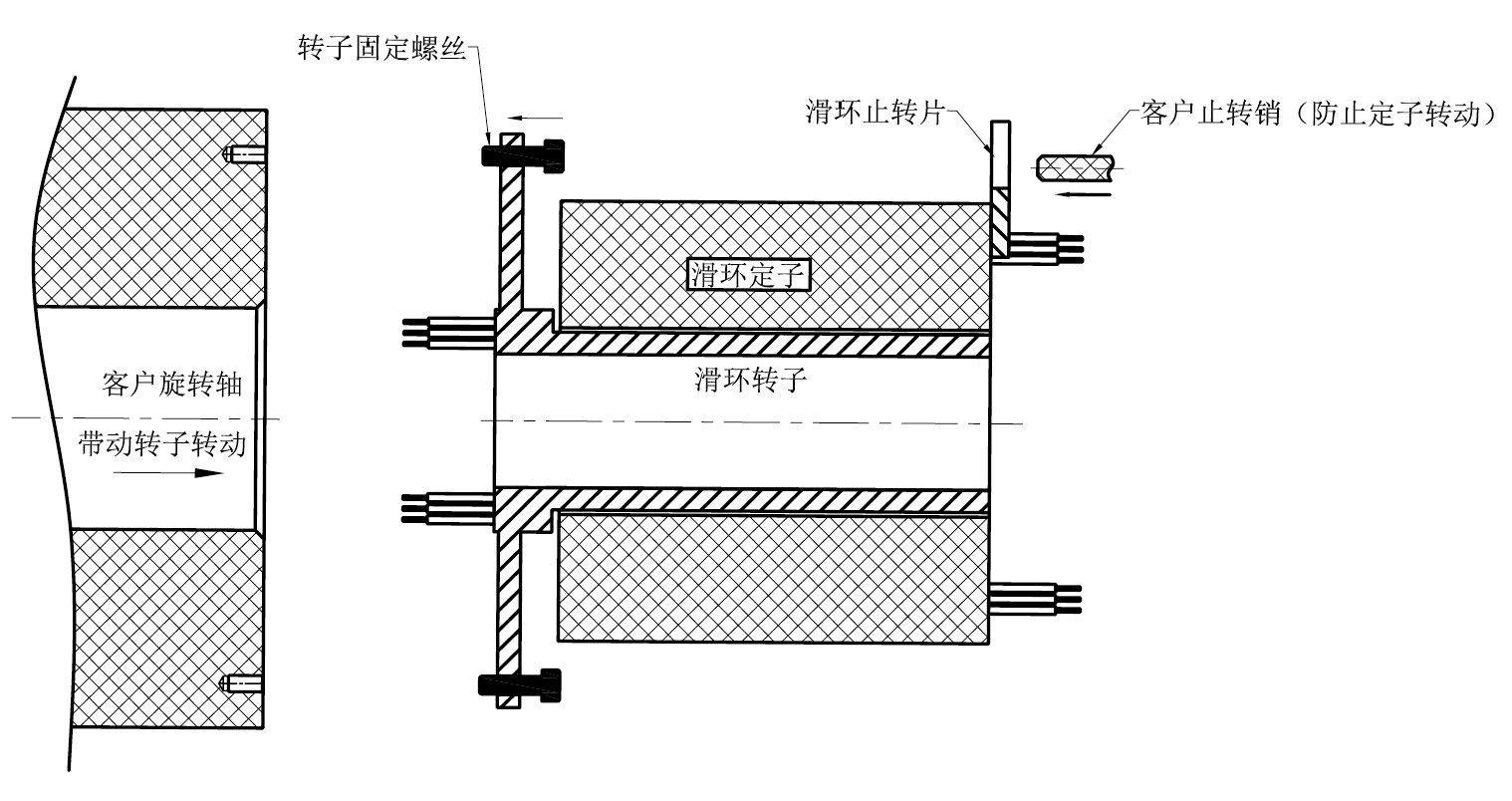

帶法蘭的空心軸導電滑環安裝方式

帶法蘭的空心軸導電滑環安裝方式

帶法蘭的空心軸導電滑環-實物圖

空心軸滑環也叫過孔滑環，是中心帶孔的滑環統稱，滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸。帶法蘭的空心軸導電滑環的外形結構兼具空心軸導電滑環和帽式導電滑環的特點，安裝時一般是外面的法蘭為定子，內面的空心軸為轉子。但也有一些特殊應用，是內面的空心軸為定子，外面的法蘭為轉子。

帶法蘭的空心軸導電滑環-平面圖

帶法蘭的空心軸導電滑環安裝說明:

1、因?yàn)榛h(huán)轉子和定子在安裝的時候很難保證同心，建議用4個緊定螺釘將滑環固定在旋轉軸上，鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲。

2、止轉桿插入止轉片即可，千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達不到預期使用壽命。

安裝注意事項:

1、滑環環體不得作承重用，環體導線也不得承受外部拉力。

2、在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。

3、滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

4、確定固定部分的螺母不松動。

5、定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
