導電滑環的電刷工藝優缺點介紹
導電滑環的電刷工藝優缺點介紹

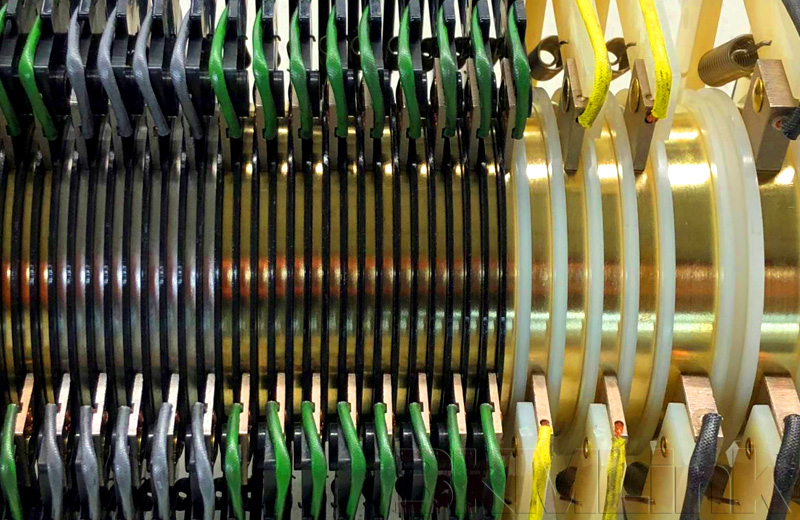

導電滑環是由旋轉(轉子)和靜止(定子)部件組成的電功率、信號等介質的旋轉連接裝置，電流、信號通過電刷進行連接傳輸。因此，電刷的性能決定了整個導電滑環的性能品質。不同類型的導電滑環，需要用到不同材質、類型的電刷，而且各有特點。
合金刷絲
刷絲一般是采用合金材料，并根據不同的應用需求，進行表面電鍍處理工藝。主要應用在功率較低，體積小的導電滑環。其特點是易于制造，節省空間，成本相對較低。不過也存在著易于變形，傳輸穩定性較差等缺點。
石墨墊刷
墊刷是矩形的接觸點，與導電環有較大的接觸面，適合大電流導電滑環使用。石墨電刷一般采用不同類型的合金石墨材料制成，具有較高的導電性能，抗氧化性、穩定性良好。缺點是不同的石墨材料與制作工藝，其導電性能相差較大，體積大，而且制作成本較高。
束刷
束刷是把多根細小的合金刷絲綁成一束，以增加電刷與環道的接觸面，來作為導電滑環信號傳輸?shù)谋Ｕ?。同時，由于接觸面多且大，可以傳輸更高的電流。缺點是成本相對較高，傳輸波動性較大且不好控制，還有因刷絲變形而導致短路的潛在風險。
滾圈
滾圈電刷類似于滾珠軸承中的滾珠原理，采用柔性環與環之間的滾動進行連接傳輸電源信號。特點是噪音低，減少了因摩擦而產生的粉塵現象，而且轉速更高，滾動摩擦力較小，相對壽命更長。但它們也有成本較高，制造工藝精度要求較高，一旦磨損修復難度較高等缺點。
