3KM-T0000-0415-0805-HF01
12路電源信號+1路射頻組合軍工車載雷達滑環產品特點：
● 由4路15A電功率、8路5A控制信號和1路1GHz射頻組成；
● 工業級-40℃～+85℃溫度范圍；
● 關鍵節點自動化生產，可靠性、一致性極高；
● 結構設計緊湊，運轉平滑，低扭矩；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，軍品級使用壽命可達2千萬轉@350RPM；
● 軍品級采用耐磨耐腐蝕三級超硬金技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 主要應用于智能工業、衛星雷達、動中通、雷達天線的電源、信號、射頻信號等旋轉傳輸。
傳輸信號：
可集成多種介質組合傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 12路電源信號+1路射頻組合軍工車載雷達滑環（3KM-T0000-0415-0805-HF01）技術參數指標 | |||
|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 12路 | 工作轉速 | 0~200RPM |
| 工作電壓 | 380VAC | 工作溫度 | -40℃~+85℃ |
| 額定電流 | 5A/15A | 工作濕度 | ≤70% RH |
| 導線規格 | AWG14#/22#鐵氟龍導線 | 觸電材料 | 金-金 |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP54 |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 根據客戶需求定制 |
| 外形尺寸(ID*OD*L) | 0*78*116mm | ||
| 鋁環外徑(AD) | 55mm | ||
| 耐壓強度 | 兩路之間≥1000V@50Hz | ||
| 導線長度 | 定子：500mm;轉子：500mm | ||
| 止轉片高度（H） | 19.7mm | ||
| 射頻滑環技術指標 | |||
| 通道 | 1路 | 駐波比 | 1.2 |
| 接口類型 | N型母頭 | 駐波比變化值 | 0.05 |
| 頻率 | 1GHz | 插入損耗 | 0.2db |
| 平均功率 | 300W@1GHz | 插入損耗變化值 | 0.05db |
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 12路電源信號+1路射頻組合軍工車載雷達滑環（3KM-T0000-0415-0805-HF01）選型表 | |||
|---|---|---|---|
| 型號 | 信號或5A/15A | 電壓（V） | 長度 L（mm) |
| 3KM-T0000-0415-0805-HF01-0 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-1 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-2 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-3 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-4 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-5 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-6 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-7 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-8 | 12 | 380VAC | 116 |
| 3KM-T0000-0415-0805-HF01-9 | 12 | 380VAC | 116 |
說明：
1、如需每環15A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

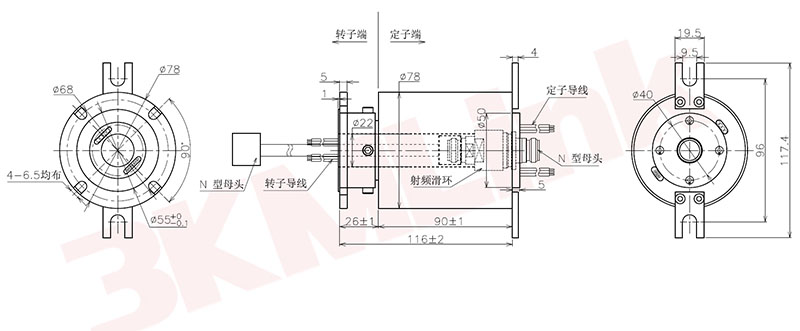

12路電源信號+1路射頻組合軍工車載雷達滑環尺寸示意圖
空心軸導電滑環安裝方式示意圖
空心軸導電滑環應用范圍：
空心軸孔導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
規格范圍：
過孔直徑 12.7mm 到 500mm可選，可定制電路數和電流、電壓。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。
三千米連接空心軸導電滑環產品型號編碼說明
12路電源信號+1路射頻組合軍工車載雷達滑環（3KM-T0000-0415-0805-HF01）的應用

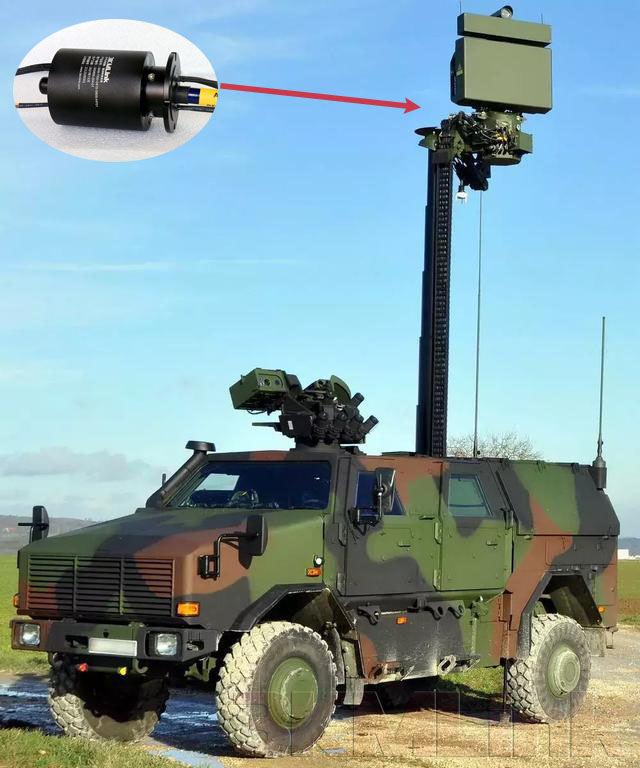

● 12路電+1路射頻組合導電滑環在軍工車載雷達領域的應用
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
