3KM-T000-1030-1216-0605-122S-25G-01A
176路氣電組合自動化設備專用滑環系列產品特點：
● 由10路30A電、12路16A電、6路5A電、122路信號、25路屏蔽和1路氣體組成的氣電滑環；
● 結構設計緊湊，運轉平滑，低扭矩；
● 滑環關鍵節點自動化生產，可靠性、一致性極高；
● 氣體連接傳輸密封性極佳；
● 接觸件使用耐磨損耐腐蝕的三級超硬金技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.005Ω，尤其適合超微弱信號傳輸；
● 主要應用于智能工業、鋰電池生產設備、自動化設備、大型自動化生產設備、伺服系統等領域。
下載產品手冊 ↓ 下載3D模型 ↓| 176路氣電組合自動化設備專用滑環系列（3KM-T000-1030-1216-0605-122S-25G-01A）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數： | 175路 | 工作轉速： | 0~100RPM | 10N |
| 工作電壓： | 0~380V AC/DC | 工作溫度： | -40℃~+85℃（工業級） | 端子之間插拔力： |
| 額定電流： | 5/16/30A | 工作濕度： | ≤70% RH | 最大插入力：8N |
| 導線規格： | AWG12\14\22鐵氟龍導線 RVSP 4*0.2mm2/6*0.14mm2 10*0.15mm2雙絞屏蔽線 | 觸電材料： | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值： | 環路：≤10mΩ | 防護等級： | IP51 | 端子與插座之間保持力： |
| 絕緣電阻： | 1000MΩ@1000VDC(功率) 300MΩ@500VDC(信號) | 工作壽命： | 50,000,000rpm | 10N |
| 外形尺寸(ID*OD*L)： | 0*119*775mm | 氣路技術指標 | ||
| 耐壓強度： | 兩路之間≥1000V@50HZ(功率) 兩路之間≥300V@50HZ(信號) | 接頭氣管： | G3/8接頭，12mm氣管 | |
| 導線長度： | 定子：5000mm;轉子：5000mm | 氣壓： | 1 Mpa | |
| 傳輸介質： | 壓縮空氣 | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 176路氣電組合自動化設備專用滑環系列（3KM-T000-1030-1216-0605-122S-25G-01A）選型表 | ||
|---|---|---|
| 型號 | 信號/電/其它 | 長度 L（mm) |
| 3KM-T000-1030-1216-0605-122S-25G-01A-0 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-1 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-2 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-3 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-4 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-5 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-6 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-7 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-8 | 175+1 | 775 |
| 3KM-T000-1030-1216-0605-122S-25G-01A-9 | 175+1 | 775 |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

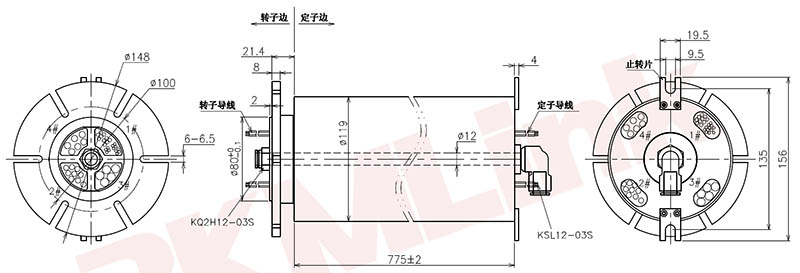

空心軸氣體導電滑環尺寸圖
空心軸導電滑環安裝方式示意圖
傳輸信號：
微弱電流、微弱控制信號、數字信號，如圖形、視頻、控制、傳感、高清信號、以太網等各種信號。
其它傳輸介質：
壓縮氣體
應用范圍：
工業縫紉機、工業機械臂、機械工程、機器人、智能工業、測試儀器、旋轉臺、伺服系統及自動化設備等需要360°旋轉導電及傳輸控制信號、數據信號和氣體的設備裝置。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸氣體導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。

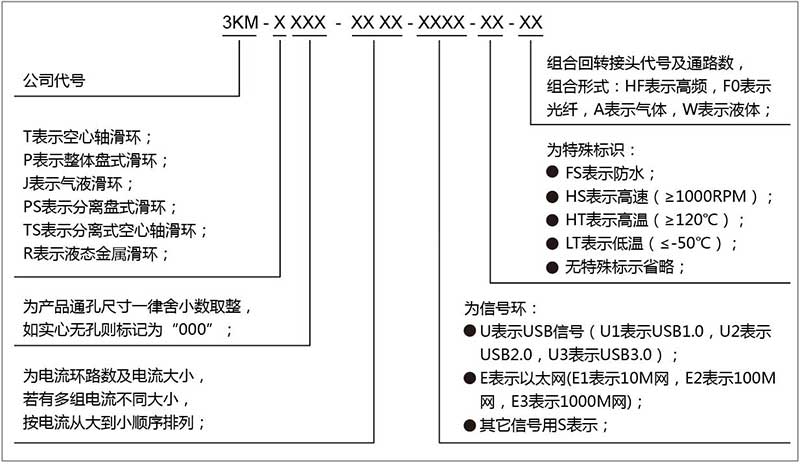

三千米連接空心軸導電滑環產品型號編碼說明
176路氣電組合自動化設備專用滑環系列的應用案例

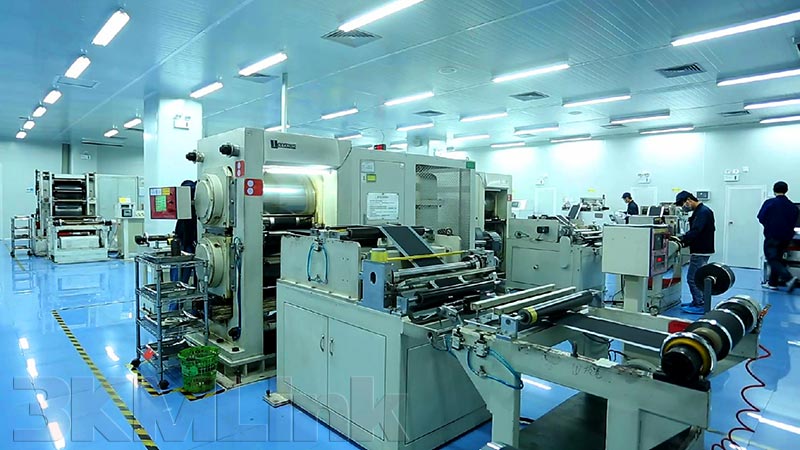

● 176路氣電組合鋰電池自動化生產設備專用滑環應用案例
