3KM-T012-0410-0205-08S-1G
15路定制版空心軸導電滑環3KM-T012-0410-0205-08S-1G產品特點:
● 由4路10A、2路5A、8路信號、1路屏蔽組成;
● 工業級-40℃~+85℃溫度范圍;
● 關鍵節點自動化生產,可靠性、一致性極高;
● 結構設計緊湊,運轉平滑,低扭矩;
● 環道表面十分光滑,表面粗糙度<0.5μm,避免了刷絲的閃斷現象及早期積粉現象;
● 低電氣噪音,無電磁干擾,低損耗,軍品級使用壽命可達2千萬轉@350RPM;
● 軍品級采用耐磨耐腐蝕三級超硬金技術,硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范;
● 主要應用于智能工業、工程機械、機器人、機械臂、醫療設備、大型監控云臺和自動化設備的電源、信號旋轉傳輸。
傳輸信號:
可集成電流、電信號、射頻、數據、氣體、液體等多種介質組合傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 15路定制版空心軸導電滑環(3KM-T012-0410-0205-08S-1G)技術參數指標 | |||
|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 15路 | 工作轉速 | 0~350RPM |
| 工作電壓 | 220VAC/24 VDC | 工作溫度 | -40℃~+85℃ |
| 額定電流 | 5A/10A | 工作濕度 | ≤70% RH |
| 導線規格 | AWG17#/22#鐵氟龍導線 | 觸電材料 | 金-金 |
| 動態電阻波動值 | 環路:≤10mΩ | 防護等級 | IP65(防潮、防霉菌、防鹽霧) |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 根據客戶需求定制 |
| 外形尺寸(ID*OD*L) | 12*56*85mm | ||
| 鋁環外徑(AD) | 40mm | ||
| 耐壓強度 | 兩路之間≥500V@50Hz | ||
| 導線長度 | 定子:300mm;轉子:300mm | ||
| 止轉片高度(H) | 0mm | ||
說明:
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”;
2、三千米連接導電滑環均分為:標準品、工業級、軍工級三大級別,不同級別的產品技術指標不一樣,如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 15路定制版空心軸導電滑環(3KM-T012-0410-0205-08S-1G)選型表 | |||
|---|---|---|---|
| 型號 | 信號或5A/10A | 電壓(V) | 長度 L(mm) |
| 3KM-T012-0410-0205-08S-1G-0 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-1 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-2 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-3 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-4 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-5 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-6 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-7 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-8 | 15 | 220/24VAC/DC | 85 |
| 3KM-T012-0410-0205-08S-1G-9 | 15 | 220/24VAC/DC | 85 |
說明:
1、如需每環10A以上大電流,請聯系客服幫助快速選型, 支持定制;
2、三千米連接導電滑環均分為:標準品、工業級、軍工級三大級別,不同級別的產品技術指標不一樣,如無特殊說明默認為工業級別。

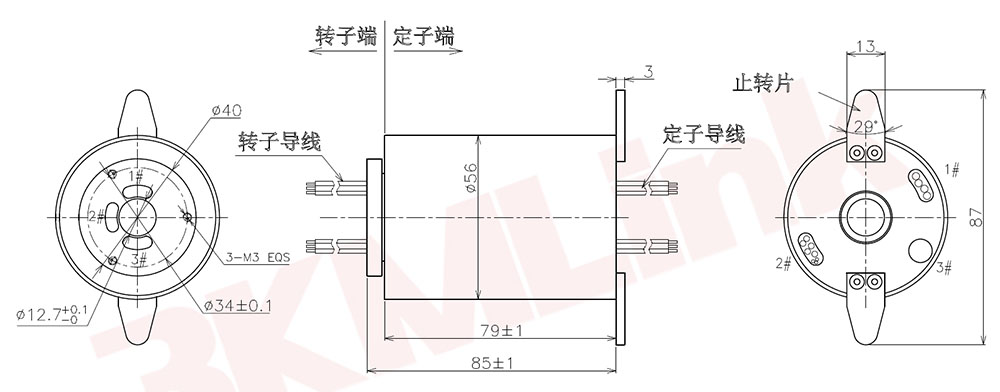

空心軸導電滑環尺寸示意圖

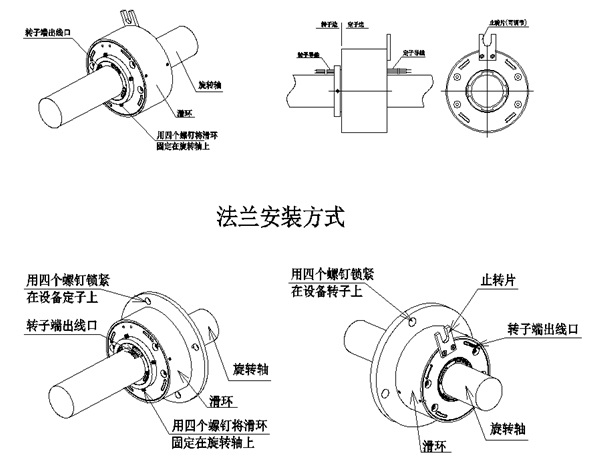

空心軸導電滑環安裝方式示意圖
空心軸導電滑環應用范圍:
空心軸孔導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
規格范圍:
過孔直徑 12.7mm 到 500mm可選,可定制電路數和電流、電壓。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環,是中心帶孔的導電滑環統稱,中心的孔位穿套在設備旋轉軸或固定軸上,并用螺釘固定,實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸,廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術,接觸件使用耐磨耐腐蝕三級超硬金表面處理技術,硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范,每路信號多點均勻接觸結構設計,杜絕傳輸信號在高速旋轉出現掉包現象;密封性良好,免維護,低磨損、低噪音,超長的使用壽命;關鍵節點工藝采用標準化、模塊化、自動化生產,杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑,表面粗糙度<0.5μm,避免了刷絲的閃斷現象,極大程度上減小了早期積粉的現象,波動電阻值也明顯下降,刷絲的壽命周期延長2倍以上,確保了高度的可靠性與一致性。

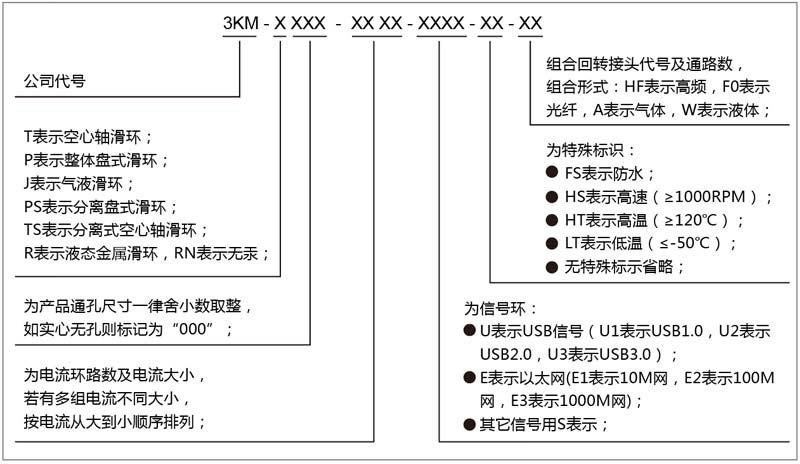

三千米連接空心軸導電滑環產品型號編碼說明

15路定制版空心軸導電滑環(3KM-T012-0410-0205-08S-1G)的應用

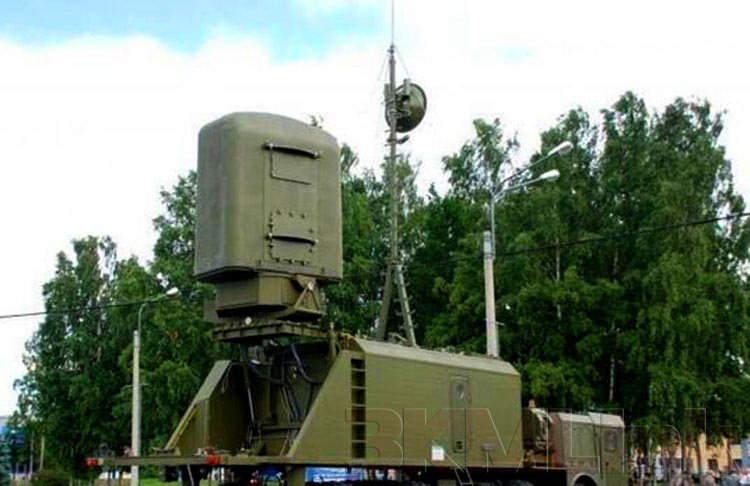

● 導電滑環在軍工裝備領域的應用
