3KM-T025B-2410
24路空心軸導電滑環T025B系列產品特點：
● 由24路5A/10A電功率及信號組成；
● 工業級-40℃～+85℃溫度范圍；
● 關鍵節點自動化生產，可靠性、一致性極高；
● 結構設計緊湊，運轉平滑，低扭矩；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，軍品級使用壽命可達2千萬轉@350RPM；
● 軍品級采用耐磨耐腐蝕三級超硬金技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 主要應用于智能工業、工程機械、機器人、機械臂和自動化設備的電源、信號旋轉傳輸。
傳輸信號：
電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 24路空心軸導電滑環T025B系列（3KM-T025B-2410）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 24路 | 工作轉速 | 0~350RPM | 10N |
| 工作電壓 | 0~380V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 0~5A/10A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 1000萬轉（可定制） | 10N |
| 外形尺寸(ID*OD*L) | 25.4*86*72.8mm | |||
| 鋁環外徑(AD) | 30mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：200mm;轉子：200mm | |||
| 止轉片高度（H） | 52.5mm | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 24路空心軸導電滑環T025B系列（3KM-T025B-2405/2410）選型表 | ||
|---|---|---|
| 型號 | 信號或5A/10A | 長度 L（mm) |
| 3KM-T025B-2405-0 | 24 | 72.8 |
| 3KM-T025B-2405-1 | 24 | 72.8 |
| 3KM-T025B-2405-2 | 24 | 80.8 |
| 3KM-T025B-2405-3 | 24 | 84.8 |
| 3KM-T025B-2410-4 | 24 | 84.8 |
| 3KM-T025B-2410-5 | 24 | 96.8 |
| 3KM-T025B-2410-6 | 24 | 108.8 |
| 3KM-T025B-2410-7 | 24 | 108.8 |
| 3KM-T025B-2410-8 | 24 | 119.8 |
| 3KM-T025B-2410-9 | 24 | 119.8 |
說明：
1、如需每環5A/10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
空心軸導電滑環尺寸示意圖
空心軸導電滑環安裝方式示意圖
空心軸導電滑環應用范圍：
空心軸孔導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
規格范圍：
過孔直徑 12.7mm 到 500mm可選，可定制電路數和電流、電壓。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。

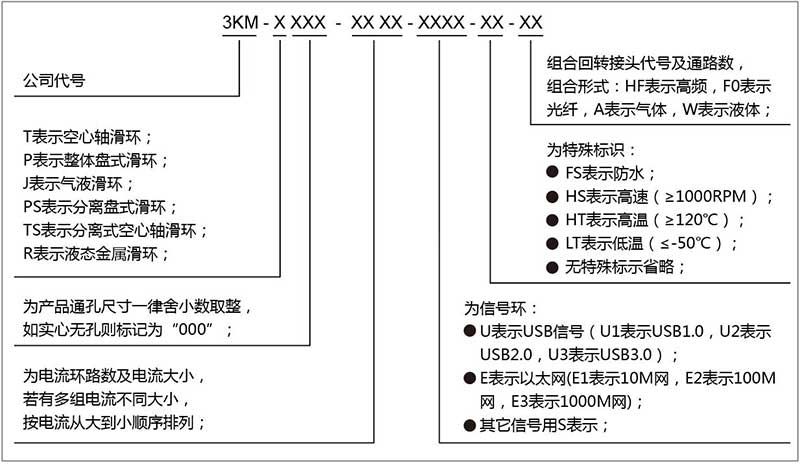

三千米連接空心軸導電滑環產品型號編碼說明
