HFO808
產品特點：
HFO808系列是光電一體化旋轉接頭，同時能傳輸8路光纖和1~96路信號（2A），整體外徑（119mm），整個產品非常緊湊，專門為對空間尺寸有要求的應用場合。
光電旋轉接頭又稱光電組合滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的， 連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。 可以與傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據。
| 技術規格參數 | ||
| 指標名稱 | 類型 | |
| 單模（SM） | 多模（MM） | |
| 帶寬 | ±50 | |
| 最大插入損耗，23℃(dB) | 4 | 3.5 |
| 插入損耗波動(dB) | 2 | 1 |
| 回波損耗(dB) | ≥50(不含接頭) | ≥40(不含接頭) |
| 最大輸入功率(W) | 0.5 | |
| 重量 | 200 | |
| 最高轉速 | 250 | |
| 預估壽命 | >2億轉 | |
| 工作溫度(℃) | -45~85 | |
| 貯存溫度(℃) | -50~85 | |
| 防護等級 | IP51 | |
| 技術參數指標 | ||||
| 機械特性 | 電氣特性 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 2000萬轉 | 功率 | 信號 | |
| 額定轉速 | 250RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85%RH | 導線規格 | AWG22#Teflon | AWG22#Teflon |
| 接觸材料 | 金合金 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭 矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
- 選型表

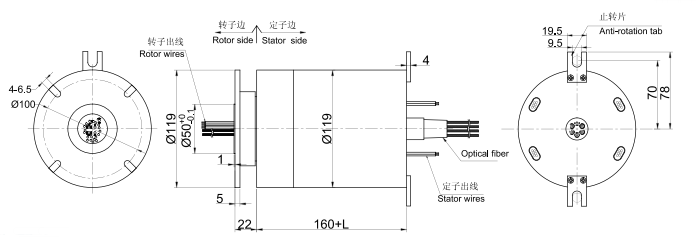

- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| HFO808 - 8路光+電滑環選型表 | |||||||||
| 型號 | 光纖通道 | 10A | 信號或5A | 長度L(mm) | 型號 | 光纖通道 | 10A | 信號或5A | 長度L(mm) |
| HFO808-S02 | 8 | 0 | 2 | 31.6 | HFO808-P1210-S12 | 8 | 12 | 12 | 106.4 |
| HFO808-P0210 | 8 | 2 | 0 | 31.6 | HFO808-P1810-S06 | 8 | 18 | 6 | 106.4 |
| HFO808-S03 | 8 | 0 | 3 | 35 | HFO808-P2410 | 8 | 24 | 0 | 106.4 |
| HFO808-P0310 | 8 | 3 | 0 | 35 | HFO808-S30 | 8 | 0 | 30 | 126.8 |
| HFO808-S06 | 8 | 0 | 6 | 45.2 | HFO808-P0610-S24 | 8 | 6 | 24 | 126.8 |
| HFO808-P0210-S04 | 8 | 2 | 4 | 45.2 | HFO808-P1210-S18 | 8 | 12 | 18 | 126.8 |
| HFO808-P0410-S02 | 8 | 4 | 2 | 45.2 | HFO808-P1810-S12 | 8 | 18 | 12 | 126.8 |
| HFO808-P0610 | 8 | 6 | 0 | 45.2 | HFO808-P2410-S06 | 8 | 24 | 6 | 126.8 |
| HFO808-S12 | 8 | 0 | 12 | 65.6 | HFO808-P3010 | 8 | 30 | 0 | 126.8 |
| HFO808-P0210-S10 | 8 | 2 | 10 | 65.6 | HFO808-S36 | 8 | 0 | 36 | 147.2 |
| HFO808-P0310-S09 | 8 | 3 | 9 | 65.6 | HFO808-P0610-S30 | 8 | 6 | 30 | 147.2 |
| HFO808-P0610-S06 | 8 | 6 | 6 | 65.6 | HFO808-P1210-S24 | 8 | 12 | 24 | 147.2 |
| HFO808-P0810-S04 | 8 | 8 | 4 | 65.6 | HFO808-P3610 | 8 | 36 | 0 | 147.2 |
| HFO808-P1010-S02 | 8 | 10 | 2 | 65.6 | HFO808-S42 | 8 | 0 | 42 | 167.6 |
| HFO808-P1210 | 8 | 12 | 0 | 65.6 | HFO808-P0610-S36 | 8 | 6 | 36 | 167.6 |
| HFO808-S18 | 8 | 0 | 18 | 86 | HFO808-P1210-S30 | 8 | 12 | 30 | 167.6 |
| HFO808-P0210-S16 | 8 | 2 | 16 | 86 | HFO808-S48 | 8 | 0 | 48 | 188 |
| HFO808-P0410-S14 | 8 | 4 | 14 | 86 | HFO808-P0610-S42 | 8 | 6 | 42 | 188 |
| HFO808-P0610-S12 | 8 | 6 | 12 | 86 | HFO808-P0910-S39 | 8 | 9 | 39 | 188 |
| HFO808-P0810-S10 | 8 | 8 | 10 | 86 | HFO808-P1210-S36 | 8 | 12 | 36 | 188 |
| HFO808-P1010-S08 | 8 | 10 | 8 | 86 | HFO808-P1810-S30 | 8 | 18 | 30 | 188 |
| HFO808-P1210-S06 | 8 | 12 | 6 | 86 | HFO808-P2410-S24 | 8 | 24 | 24 | 188 |
| HFO808-P1410-S04 | 8 | 14 | 4 | 86 | HFO808-S60 | 8 | 0 | 60 | 238.8 |
| HFO808-P1610-S02 | 8 | 16 | 2 | 86 | HFO808-P0610-S54 | 8 | 6 | 54 | 238.8 |
| HFO808-S24 | 8 | 0 | 24 | 106.4 | HFO808-P0910-S51 | 8 | 9 | 51 | 238.8 |
| HFO808-P0410-S20 | 8 | 4 | 20 | 106.4 | HFO808-P1210-S48 | 8 | 12 | 48 | 238.8 |
| HFO808-P0610-S18 | 8 | 6 | 18 | 106.4 | HFO808-S72 | 8 | 0 | 72 | 289.6 |
備注：如對光纖通路、電滑環通路、接頭類型、波長、出線方式等有特殊要求，請聯系客服人員。
安裝示意圖
可定制的規格范圍：
1、使用壽命：單通道≥2億轉(300RPM); 多通道≥1億轉(300RPM)
2、光纖傳輸類型可選
3、電源與信號的路數、類型可選
4、單模或多模，單路或多路
5、外形可定制，外殼材質及驅動連接器可選
6、光纖接頭可選類型，F(xiàn)C/LC/PC/ST等
7、可做1～50路通道
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
光電滑環——
光電滑環又稱光電組合滑環（即光纖滑環與導電滑環組合），是可360°無限制連續旋轉的，同時傳輸電流、電信數據、光能、光信號的旋轉連接器件，光電滑環尤其適合信號高速、信息容量大、高精準度、遠距離的傳播。光纖滑環全密封設計，光信號采用非接觸式、獨立傳播，不會對電信號造成干擾，也不受電磁干擾，對應用環境適應性強，如低溫、高壓及電磁干擾等環境。
光電滑環的光信號傳輸雖是無接觸、無摩擦傳輸，壽命長達上億轉。但其可靠性的影響因素，更多來自組合的導電滑環旋轉部件，如結構件意外的旋轉摩擦、刷絲環道摩擦產生的粉塵及潤滑油揮發物等，在設計光電滑環結構時，都應事先考慮到。
選型訂購說明
舉例說明
FO100-01-FC-01: FO100表示單路光纖旋轉接頭，第1個01表示光纖類型為9/125um（單模），F(xiàn)C表示接頭類型為 FC接頭，端面形式為PC（平面），第2個01表示波長為1310/1550； FO100-03-LC/APC-02: FO100表示單路光纖旋轉接頭，03表示光纖類型為62.5/125m（多模），LC/APC表示接頭 類型為LC接頭，端面形式為APC（斜面），02表示波長為850/1310。
光纖/光電滑環是目前工業滑環里面技術難度最高的的一個系列產品，主要應用于360度連續旋轉且需要保證電源，光纖信號不能中斷的場合：如高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等；
