3KM-PS040-0605/10
6路PCB盤式氣電滑環系列產品特點：
● 由6路5A/10A電功率或信號；
● 盤式滑環高度可小至5.5mm；
● 自動化生產，可靠性、一致性極高；
● 獨創的低磨損耐腐蝕的三級超硬金鍍層，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 支持同時混合傳輸功率、信號及其它媒介；
● 安裝簡便，支持更多安裝要求。
下載產品手冊 ↓ 下載3D模型 ↓| 6路PCB盤式導電滑環系列PS040-5A/10A系列（3KM-PS040-0605/10）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 6路 | 工作轉速 | 0~300RPM | 10N |
| 工作電壓 | 0~240V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 5A/10A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 8,000,000轉@300RPM | 10N |
| 外形尺寸(ID*OD*H) | 5*120*7mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：200mm;轉子：200mm | |||
說明：
1、外形尺寸詳細見“盤式導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 6路PCB盤式導電滑環PS040-5A/10A系列（3KM-PS040-0605/10）選型表 | |||
|---|---|---|---|
| 型號 | 信號或5A/10A | 電壓（V） | 高度度 H（mm) |
| 3KM-PS040-0605-0 | 6 | 240 | 7 |
| 3KM-PS040-0605-1 | 6 | 240 | 7 |
| 3KM-PS040-0605-2 | 6 | 240 | 7 |
| 3KM-PS040-0605-3 | 6 | 240 | 7 |
| 3KM-PS040-0605-4 | 6 | 240 | 7 |
| 3KM-PS040-0610-5 | 6 | 240 | 7 |
| 3KM-PS040-0610-6 | 6 | 240 | 7 |
| 3KM-PS040-0610-7 | 6 | 240 | 7 |
| 3KM-PS040-0610-8 | 6 | 240 | 7 |
| 3KM-PS040-0610-9 | 6 | 240 | 7 |
說明：
1、如需每環5A/10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

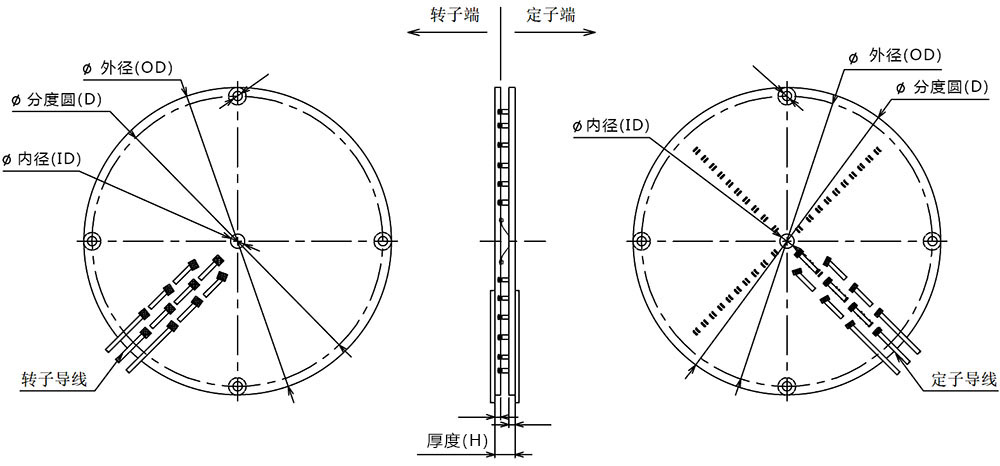

三千米連接PCB盤式導電滑環系列環尺寸示意圖

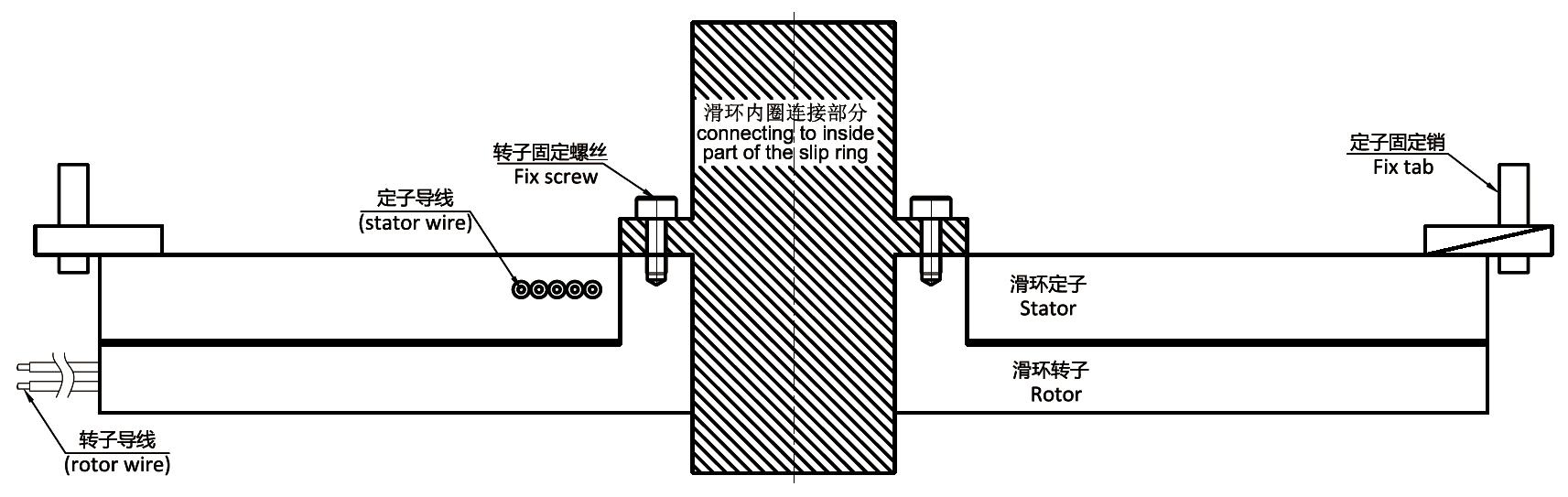

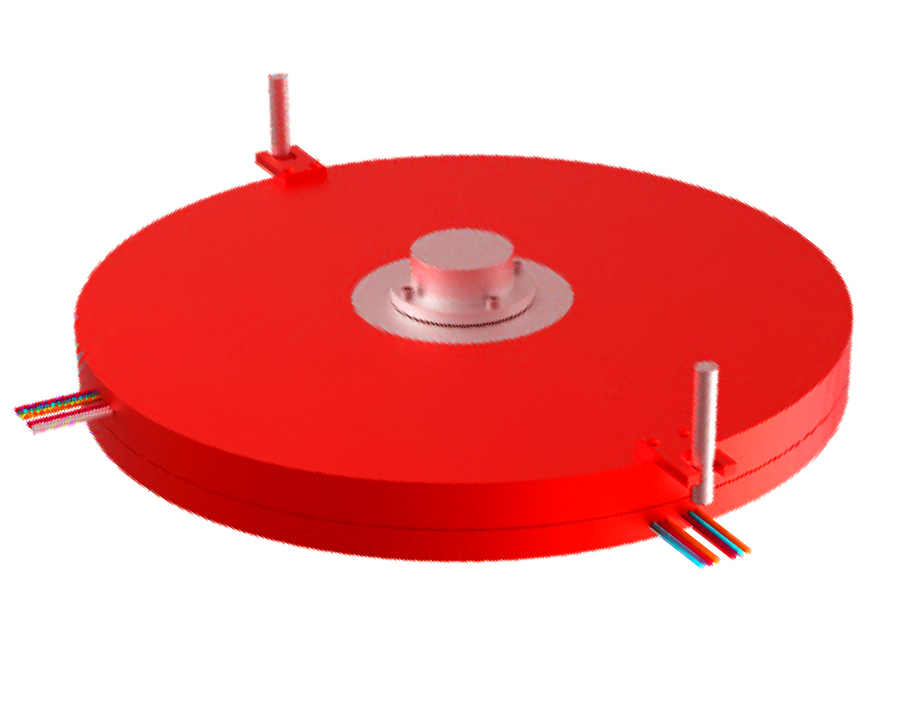

盤式導電滑環安裝方式示意圖
盤式導電滑環應用范圍：
盤式導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等。
規格范圍：
高度可小至5mm，滑環直徑、環道數量與傳輸介質可根據客戶需求定制。
定制選項：
可定制：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、安裝方式、專用導線、導線出口方向、導線長度、防護等級、端子類型。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 安裝尺寸與方式 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
盤式導電滑環定制可選項
盤式導電滑環——
盤式導電滑環是刷絲與環道都采用平面同心圓形式設計的滑環，它的多路刷絲、環道在同一平面上由里往外依次徑向分布，因外形像個扁平的圓盤，被稱為盤式滑環。盤式滑環有一體式和分離式兩種。一體式的盤式滑環，又分為實心、不同尺寸大小的空心孔2種類型；分離式的盤式滑環是把定子、轉子分別結合PCBA板設計，以更節省滑環的空間。
盤式滑環最大的特點就是扁平，高度可小至5mm，主要應用在高度空間受限的需360°無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸設備上，如工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等。
為確保導電或信號傳輸?shù)倪B續性、穩定性，盤式導電滑環單路環道上的刷絲一般平均設置成4組。因盤式導電滑環的高度狹小，環道分布在同一平面上，所以對刷絲及其安裝的一致性要求極高。三千米連接的盤式滑環從結構設計、生產工藝、組裝流程、性能檢測項目與技術等都進行了顛覆性的革新，關鍵節點工藝均實現了自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞，確保了盤式滑環刷絲觸點壓力、彈性的高度一致性，避免了因刷絲不均而產生安全隱患（如變形、偏移），延長了滑環的使用壽命（如積粉短路、刮傷環道等）。
三千米連接盤式導電滑環產品型號編碼說明
6路PCB盤式滑環PS040-5A/10A系列的應用案例

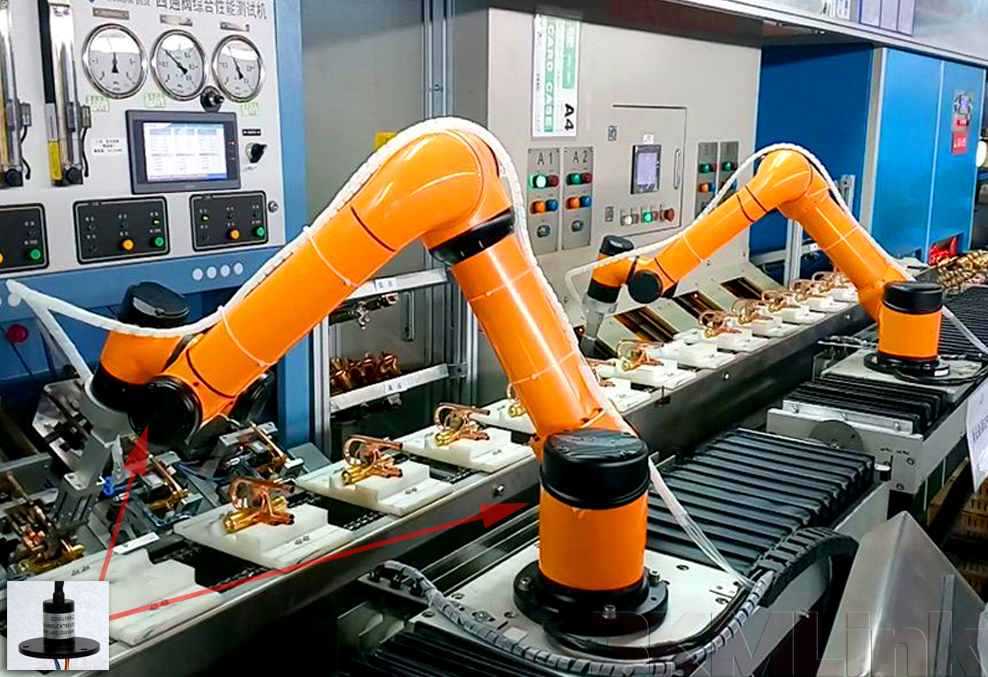

● 導電滑環在工業機械臂及協作機器人領域的應用案例

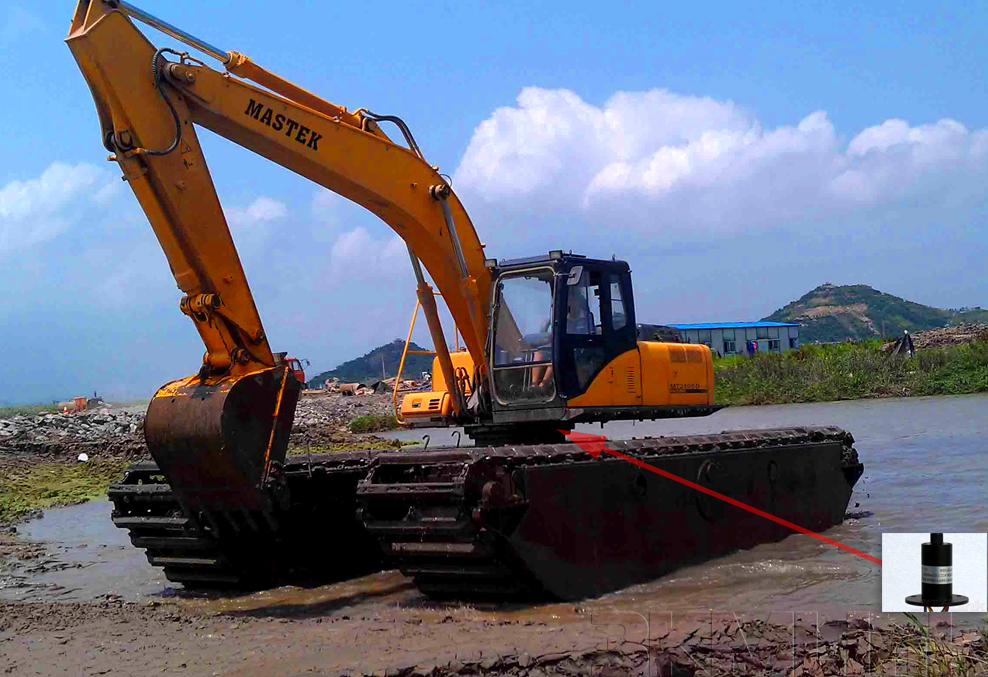

● 導電滑環在挖掘機等重型基建工程機械上的應用案例

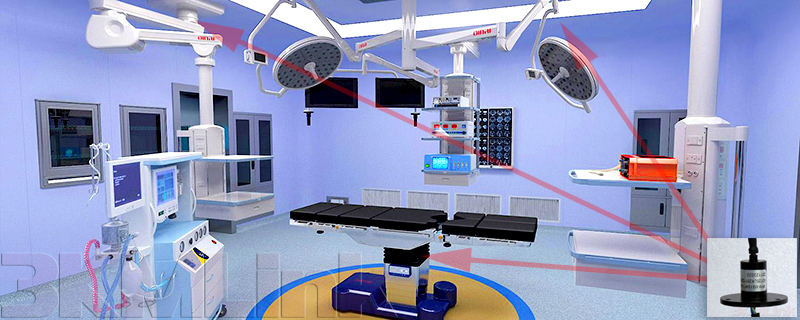

● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
