HT210345
產品特點：
● 外徑345mm, 通孔直徑為210mm，適用于<=210mm）的標準系列整體式精密導電滑環。*注意：如需<210mm的內孔，可通過加內襯軸套解決。
● 標準化產品，標準化旋轉導電滑環,可旋轉電線接頭,電線旋轉接頭。大量庫存。
● 鍍金環+合金刷（鍍金)。
● 支持信號，功率混合傳輸。
● 可基于標準型號定制電路數和電流電壓。
| 技術參數指標 | ||||
| 機械特性 | 電氣特性 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 接觸材料 | 參考產品等級選型表 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 1000VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、華盛導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| HT210345 系列選型表 | |||||||
| 型號 | 10A | 信號或5A | 長度 L(mm) | 型號 | 10A | 信號或5A | 長度 (mm) |
| HT210345-S02 | 0 | 2 | 83 | HT210345-S36 | 0 | 36 | 293 |
| HT210345-P0210 | 2 | 0 | 83 | HT210345-P0610-S30 | 6 | 30 | 293 |
| HT210345-S03 | 0 | 3 | 89 | HT210345-P1210-S24 | 12 | 24 | 293 |
| HT210345-P0310 | 3 | 0 | 89 | HT210345-P3610 | 36 | 0 | 293 |
| HT210345-S06 | 0 | 6 | 107 | HT210345-S42 | 0 | 42 | 329 |
| HT210345-P0210-S04 | 2 | 4 | 107 | HT210345-P0610-S36 | 6 | 36 | 329 |
| HT210345-P0410-S02 | 4 | 2 | 107 | HT210345-P1210-S30 | 12 | 30 | 329 |
| HT210345-P0610 | 6 | 0 | 107 | HT210345-S48 | 0 | 48 | 365 |
| HT210345-S12 | 0 | 12 | 143 | HT210345-P0610-S42 | 6 | 42 | 365 |
| HT210345-P0210-S10 | 2 | 10 | 143 | HT210345-P0910-S39 | 9 | 39 | 365 |
| HT210345-P0310-S09 | 3 | 9 | 143 | HT210345-P1210-S36 | 12 | 36 | 365 |
| HT210345-P0610-S06 | 6 | 6 | 143 | HT210345-P1810-S30 | 18 | 30 | 365 |
| HT210345-P0810-S04 | 8 | 4 | 143 | HT210345-P2410-S24 | 24 | 24 | 365 |
| HT210345-P1010-S02 | 10 | 2 | 143 | HT210345-S60 | 0 | 60 | 437 |
| HT210345-P1210 | 12 | 0 | 143 | HT210345-P0610-S54 | 6 | 54 | 437 |
| HT210345-S18 | 0 | 18 | 179 | HT210345-P0910-S51 | 9 | 51 | 437 |
| HT210345-P0210-S16 | 2 | 16 | 179 | HT210345-P1210-S48 | 12 | 48 | 437 |
| HT210345-P0410-S14 | 4 | 14 | 179 | HT210345-S72 | 0 | 72 | 515 |
| HT210345-P0610-S12 | 6 | 12 | 179 | HT210345-P0610-S66 | 6 | 66 | 515 |
| HT210345-P0810-S10 | 8 | 10 | 179 | HT210345-P1210-S60 | 12 | 60 | 515 |
| HT210345-P1010-S08 | 10 | 8 | 179 | HT210345-P2410-S48 | 24 | 48 | 515 |
| HT210345-P1210-S06 | 12 | 6 | 179 | HT210345-P3610-S36 | 36 | 36 | 515 |
| HT210345-P1410-S04 | 14 | 4 | 179 | HT210345-S84 | 0 | 84 | 587 |
| HT210345-P1610-S02 | 16 | 2 | 179 | HT210345-P1210-S72 | 12 | 72 | 587 |
| HT210345-S24 | 0 | 24 | 215 | HT210345-P2410-S60 | 24 | 60 | 587 |
| HT210345-P0410-S20 | 4 | 20 | 215 | HT210345-P3610-S48 | 36 | 48 | 587 |
| HT210345-P0610-S18 | 6 | 18 | 215 | HT210345-S96 | 0 | 96 | 659 |
| HT210345-P1210-S12 | 12 | 12 | 215 | HT210345-P1210-S84 | 12 | 84 | 659 |
| HT210345-P1810-S06 | 18 | 6 | 215 | HT210345-P2410-S72 | 24 | 72 | 659 |
| HT210345-P2410 | 24 | 0 | 215 | HT210345-P3610-S60 | 36 | 60 | 659 |
| HT210345-S30 | 0 | 30 | 251 | HT210345-P4210-S54 | 42 | 54 | 659 |
| HT210345-P0610-S24 | 6 | 24 | 251 | HT210345-S108 | 0 | 108 | 737 |
| HT210345-P1210-S18 | 12 | 18 | 251 | HT210345-P1210-S96 | 12 | 96 | 737 |
| HT210345-P1810-S12 | 18 | 12 | 251 | HT210345-P2410-S84 | 24 | 84 | 737 |
| HT210345-P2410-S06 | 24 | 6 | 251 | HT210345-P3610-S72 | 36 | 72 | 737 |
| HT210345-P3010 | 30 | 0 | 251 | HT210345-P4810-S60 | 48 | 60 | 737 |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、華盛導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

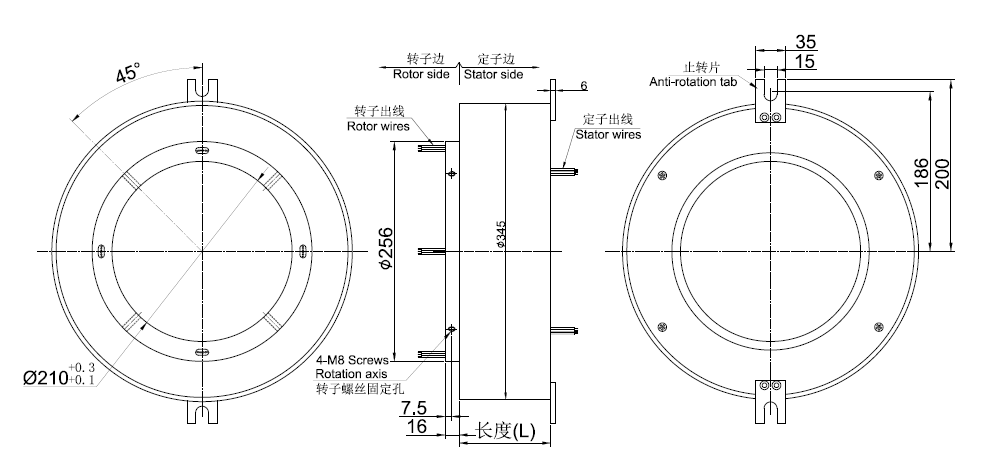

| 圖紙尺寸 |
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 藍 |
| 2 | 褐 | 8 | 紫 |
| 3 | 紅 | 9 | 灰 |
| 4 | 橙 | 10 | 白 |
| 5 | 黃 | 11 | 淺粉 |
| 6 | 綠 | 12 | 淺藍 |
備注: 當出線數量超過12種顏色,則用重復的顏色, 并用號碼管做出區分。
安裝說明及示意圖
1、滑環體不得作承重用，導線也不得承受外部拉扯力；
2、安裝滑環時，轉子和定子不能都采用硬連接，建議用4個緊定螺釘將滑環轉子固定在旋轉軸上，撥桿插入定子端止轉片，同時梳理好導線，避免導線出現干涉或破損；
3、滑環屬于精密電氣元件，如果使用環境惡劣，應增加防護措施，或者選用防護等級更高的定制滑環。
空心軸導電滑環應用范圍：
空心軸孔導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
規格范圍：
過孔直徑 12.7mm 到 500mm可選，可定制電路數和電流、電壓。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
華盛的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。

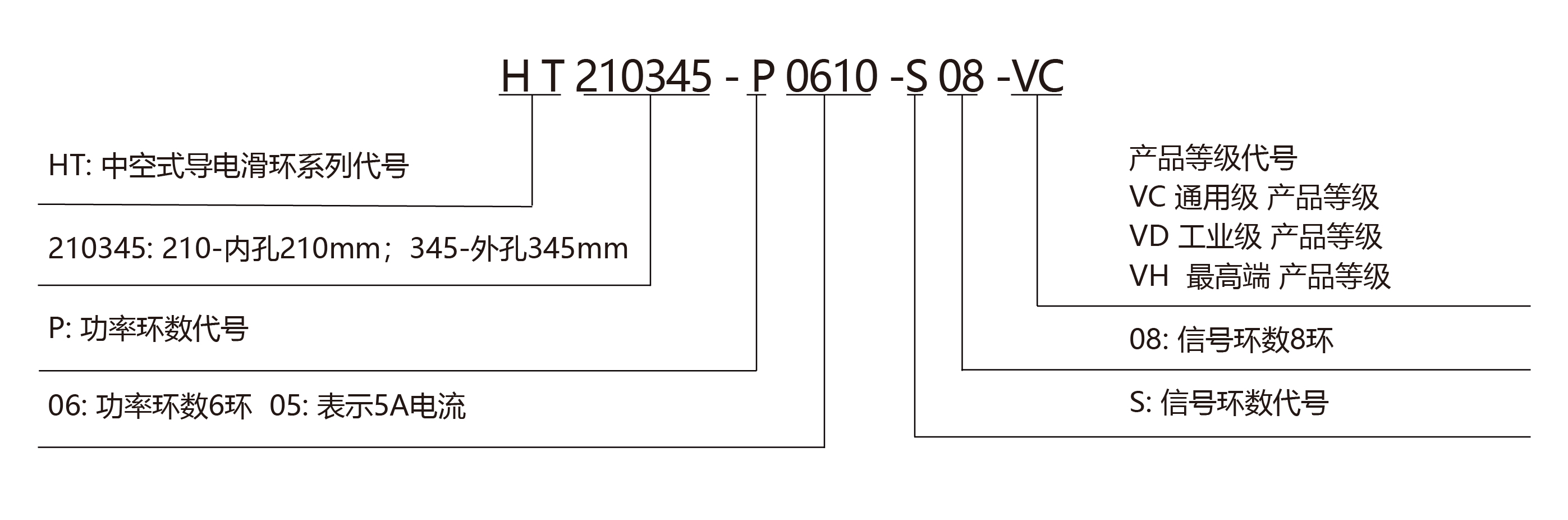

型號訂購說明：
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| VD（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| VH（高端級） | 1000RPM | 1.5億轉 | 金合金 |
