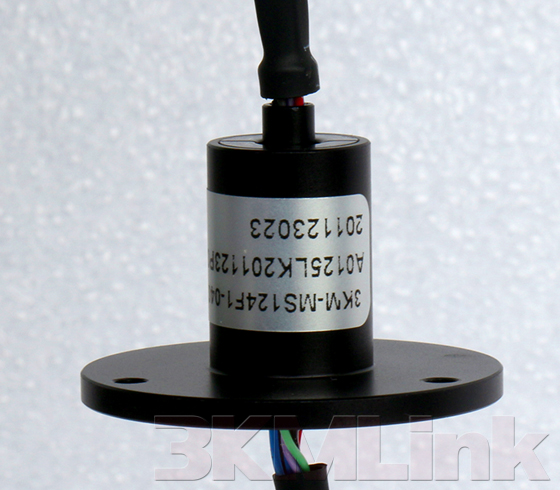

法蘭為定子的帽式導電滑環安裝方式

法蘭為定子的帽式導電滑環安裝方式

帽式導電滑環是殼體附有圓形法蘭的導電滑環的統稱，因外觀像帽子而被稱為帽式滑環。導電滑環由旋轉和靜止兩部分組成，旋轉部分使用設備的旋轉結構并與之一起運行，稱為轉子;靜止部分連接裝置的固定結構稱為定子。一般來說，滑環內圈部分是轉子，外圈部分是定子，滑環是雙向轉動的，是外圈轉動還是內圈轉動沒有什么區別，至于是外圈作轉子還是內圈作轉子，取決于滑環安裝方式。

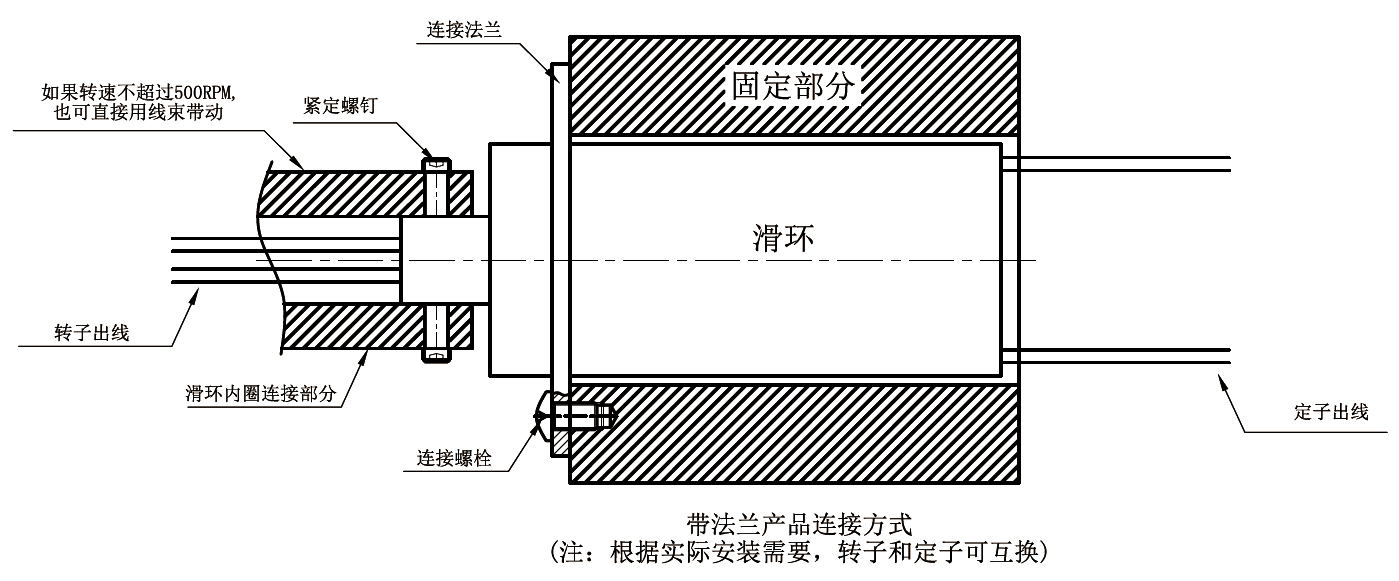

法蘭為定子的帽式導電滑環-平面安裝示意圖

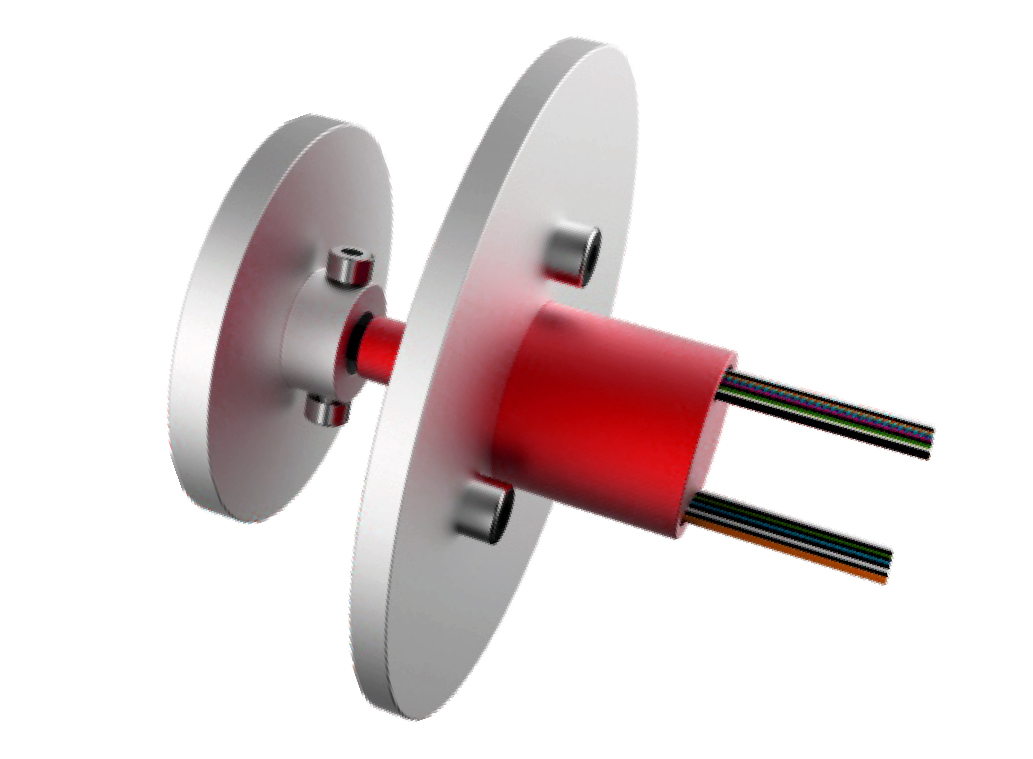

法蘭為定子的帽式導電滑環-3D安裝示意圖

法蘭為定子的帽式導電滑環安裝說明:

1.關于內圈固定

· 對于微型，緊湊型滑環，滑環的內圈直接可以用線纜帶動，無需固定。

· 對于大型定子法蘭滑環，滑環的內圈用緊定螺絲或者扁位進行固定。

2.關于外圈固定

將定子法蘭固定在定子端，并用螺絲鎖止。

安裝注意事項:

1、滑環環體除了承重本身重量外，不得承重其他超過1公斤的物體，環體導線也不得承受外部拉力。

2、在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。

3、滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

4、確定固定部分的螺母不松動。

5、定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。

6、滑環的定子和轉子根據實際需要可以互換，哪部分轉動，靜止都沒有關系。
