盤式導電滑環是刷絲與環道都采用平面同心圓形式設計的滑環,它的多路刷絲、環道在同一平面上由里往外依次徑向分布,因外形像個扁平的圓盤,被稱為盤式滑環。盤式導電滑環有一體式和分離式兩種。一體式的盤式導電滑環,又分為實心、不同尺寸大小的空心孔2種類型;分離式的盤式導電滑環是把定子、轉子分別結合PCBA板設計,以更節省導電滑環的空間。

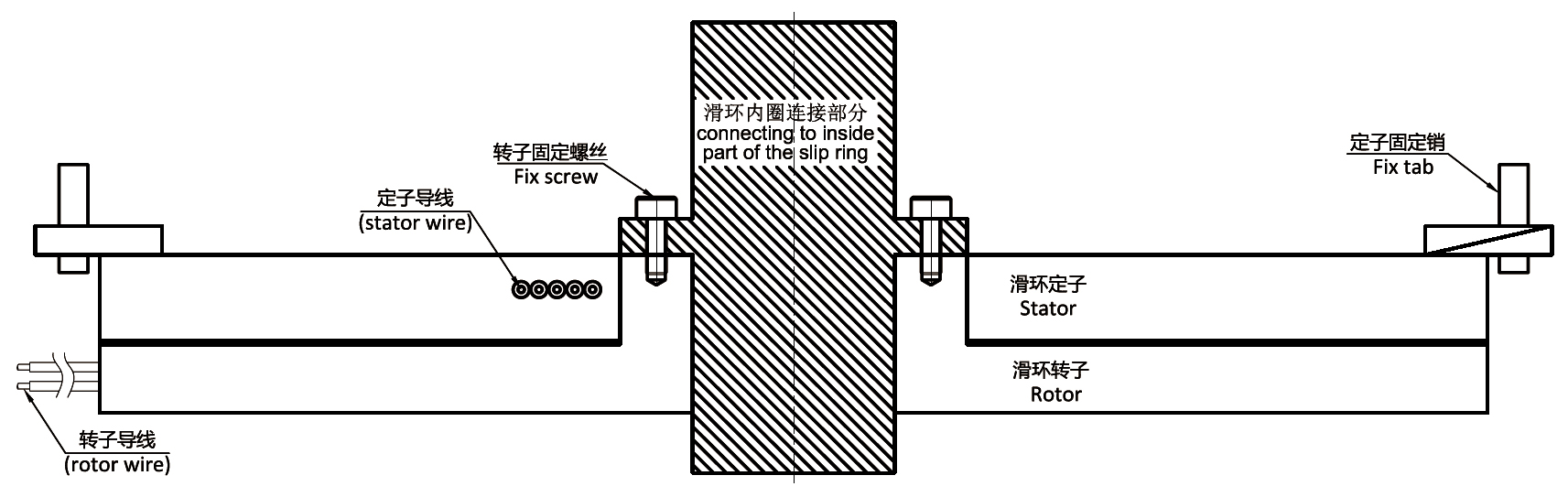

盤式導電滑環安裝方式示意圖

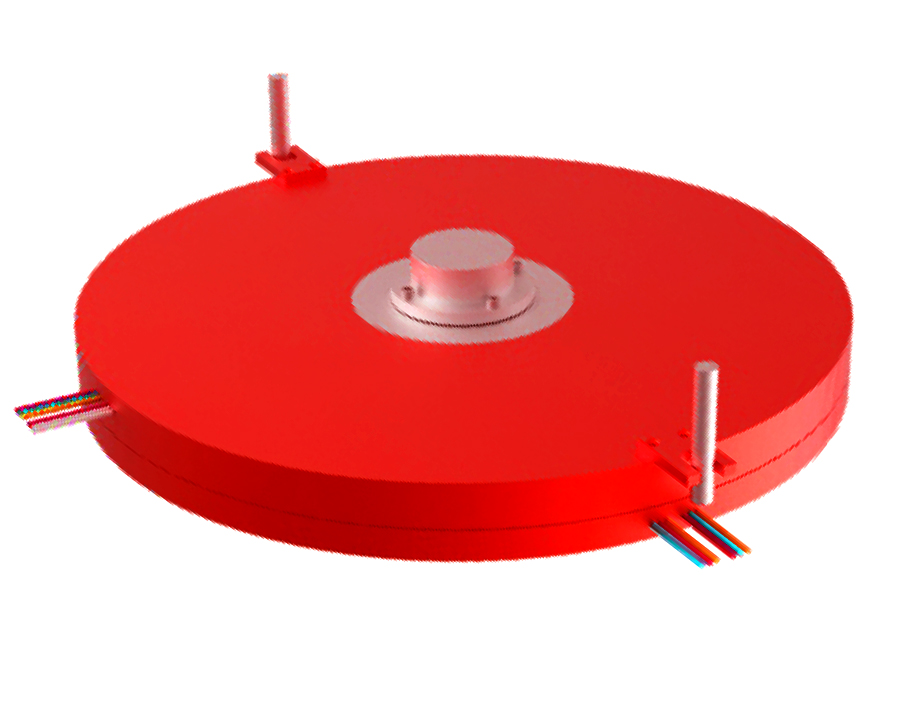

盤式導電滑環安裝方式3D示意圖
盤式導電滑環安裝說明:
由于盤式導電滑環上下2片相對轉動的導電滑環,安裝的時候,需要固定轉子部分,然后將止轉桿插入止轉片,保證一定的自由度。千萬不能強行固定止轉片,否則可能會導致導電滑環損壞或者達不到預期使用壽命。
安裝注意事項:
1、在盤式導電滑環安裝時,務必要保護好導線,避免因導線絕緣層損壞而影響到產品品質。
2、滑環是精密電氣元件,應該在一個干燥,少塵的環境下工作,如果環境惡劣,應增加防護措施。
3、確定固定部分的螺母不松動。
4、定子線遠離轉動軸,轉子線遠離固定部分,以免在旋轉中刮傷導線。
5、滑環的定子和轉子根據實際需要可以互換,哪部分轉動,靜止都沒有關系。
