HA0160
產品特點：
● 壽命8000萬轉以上
● M10接線柱 易安裝
● 環保健康無毒無污染
● 體積小 精度高 易安裝
● 高可靠性、高穩定性、高性價比
下載產品手冊 ↓ 下載3D模型 ↓| 技術規格參數 | |||
| 參數 | 數值 | 參數 | 數值 |
| 環數 | 1路 | 額定電流 | 60~600A |
| 接觸電阻 | ＜1mΩ | 工作溫度 | -30℃~70℃ |
| 工作轉速 | 1000萬轉 | 觸點材料 | 貴金屬 |
| 殼體材料 | 不銹鋼 | 安裝方式 | 不可倒裝 |
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格

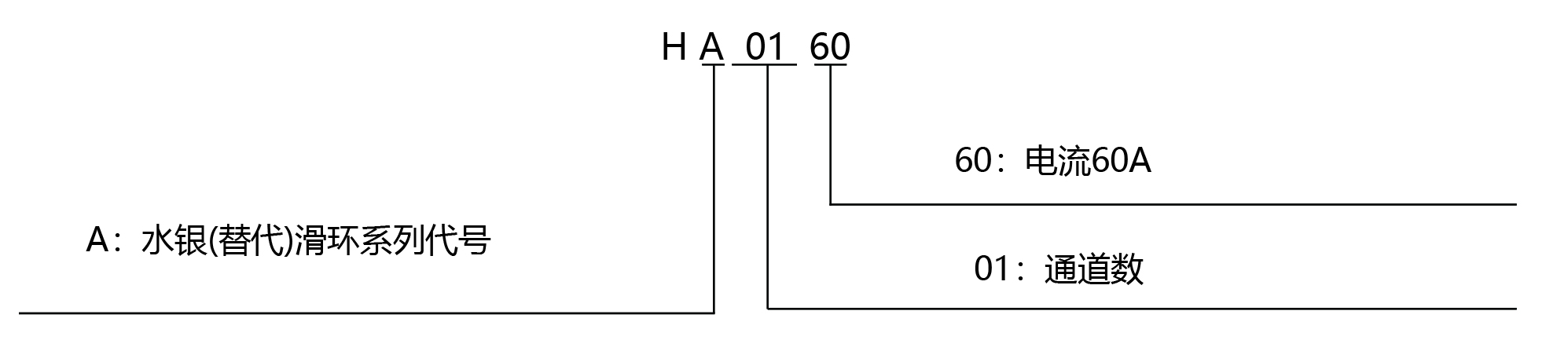

| HA系列滑環選型表 | ||||||||
| 型號 | HA0160 | HA01100 | HA01200 | HA01300 | HA01400 | HA01500 | HA01600 | |
| 極數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 接線柱大小 | M10 | M10 | M12 | M14 | M16 | M18 | M20 | |
| 負載與 溫升1 | 電流1 | 60A | 100A | 200A | 300A | 400A | 500A | 600A |
| 負載溫升 | ≤10℃ | ≤10℃ | ≤10℃ | ≤10℃ | ≤10℃ | ≤10℃ | ≤10℃ | |
| 負載與 溫升2 | 電流2 | 80A | 110A | 220A | 330A | 450A | 550A | 650A |
| 負載溫升 | ≤20℃ | ≤20℃ | ≤20℃ | ≤20℃ | ≤20℃ | ≤20℃ | ≤20℃ | |
| 負載與 溫升3 | 電流3 | 100A | 120A | 250A | 360A | 500A | 650A | 750A |
| 負載溫升 | ≤35℃ | ≤35℃ | ≤35℃ | ≤35℃ | ≤40℃ | ≤40℃ | ≤40℃ | |
| 轉速 | 500RPM | 500RPM | 300RPM | 300RPM | 200RPM | 100RPM | 100RPM | |
| 電阻 | ＜1mΩ | ＜1mΩ | ＜1mΩ | ＜1mΩ | ＜1mΩ | ＜1mΩ | ＜1mΩ | |
| 工作溫度 | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C | |
| 備注：外形尺寸會有差異，接線方式都是接線柱。 | ||||||||
說明：
1、如需每環500A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

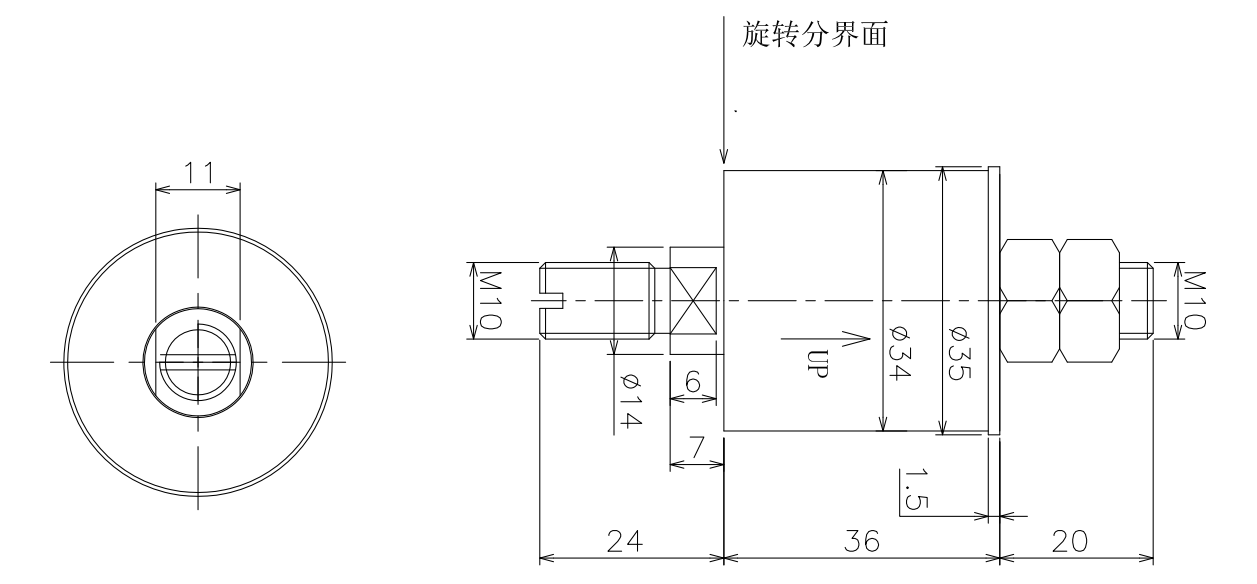

| HA0160 外形圖 |
注：如需查看其他型號圖紙，請聯系客服獲取。
安裝方式：
垂直安裝和平行安裝
1.將轉子端順時針方向擰進設備旋轉內螺紋孔內，固定轉子端的螺絲，使之與設備旋轉軸卡緊。
2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。
轉子端為外螺紋，定子端為外螺紋的安裝方法:
1.將轉子端擰進設備旋轉軸的外螺紋柱上，并擰緊。
2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。
大功率導電滑環應用范圍：
大功率導電滑環廣泛應用于旋轉工作臺、起重機、電動卷?yè)P(yáng)機、卷線輪、焊接機器人、包裝機械、大型雷達、石油鉆井平臺、港口機械、船舶、吊車等工業設備。
規格范圍：
20A、30A、50A、100A、250A、500A、1000A、2000A、3000A可選，可定制電路數和電流、電壓。
定制選項：
可定制：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、安裝方式、專用導線、導線出口方向、導線長度、防護等級、端子類型。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
大電流組合導電滑環定制可選項
大功率導電滑環——
大功率導電滑環是專為需進行大電流、大功率的電源或信號360°無限旋轉連接的定制型導電滑環，電流一般為50A～3000A，廣泛應用于旋轉工作臺、起重機、電動卷?yè)P(yáng)機、卷線輪、焊接機器人、包裝機械、大型雷達、船舶推進器等工業設備領域。
三千米連接生產的大功率導電滑環針對不同的行業與應用環境要求，按電流大小劃分為20A、30A、50A、100A、250A、500A、1000A、2000A、3000A等多種規格，大功率導電滑環采用經2500℃高溫處理的具有極好的自潤滑性能和耐磨性能的石墨碳刷，噪音小，經特殊鍍膜層保護，導電、導熱性能極佳，高速旋轉運行時摩擦不會產生火花，不產生積粉，更不會像金屬電刷那樣產生燒結現象。三千米連接的大功率導電滑環還可根據客戶要求定制防塵、防水、防碰撞多種高防護等級，防水等級可達IP68。
大電流滑環在電鍍行業的應用：
