4進4出
產品特點：
● 輕力矩氣滑環啟動力矩最低至0.01N.m。
● 轉動力矩比傳統氣滑環的要小5-10倍甚至更多 轉速高達500RPM，使用壽命達2000萬轉以上 。
● 結構設計緊湊，可適應真空負壓-100kPa 抗磨損、耐腐蝕、壽命長，雙重保護，不漏氣 。
● 可集成傳輸電、信號、光、以太網、工業總線。
● M5、G1/8”標準接口，可按需求定制接頭及管徑大小 。
● 密封件磨損更換維修簡易，不用重新購置新品，節省成本 可傳輸壓縮空氣、以及工業用惰性氣體，特殊氣體需另定制。
下載產品手冊 ↓ 下載3D模型 ↓| 技術規格參數 | |||
| 旋轉接頭部分技術指標 | 機械技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通道數 | 4進4出, G1/8" | 工作壽命 | 1000萬轉以上 |
| 最大壓力 | -100Kpa~1Mpa | 額定轉速 | 500RPM |
| 扭 矩 | 低至0.01N.m | 工作溫度 | -30℃~80℃ |
| 電氣技術指標 | 工作濕度 | 0~85% RH | |
| 額定電壓 | 0~240VAC/VDC | 接觸材料 | 貴金屬 |
| 絕緣電阻 | ≥500MΩ/500VDC | 殼體材料 | 鋁合金+工程塑料 |
| 導線規格 | 26#鐵氟龍線 | 防護等級 | IP51 |
| 絕緣強度 | 兩路之間≥200V@50Hz | 動態電阻波動值 | ≤35MΩ |
| 導線長度 | 標準長度250mm(可根據要求調整) | 傳輸介質 | 壓縮空氣&惰性氣體 |
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| G1/8"牙+6-24路電信號選型表 | |||||
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 | 信號2A | 長度±0.5 |
| HK56-0401-P0602 | 4 | G1/8" | 6-8mm | 6 | 12mm |
| HK56-0401-P1202 | 4 | G1/8" | 6-8mm | 12 | 19.5mm |
| HK56-0401-P1602 | 4 | G1/8" | 6-8mm | 18 | 26.9mm |
| HK56-0401-P2402 | 4 | G1/8" | 6-8mm | 24 | 34.5mm |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、華盛導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

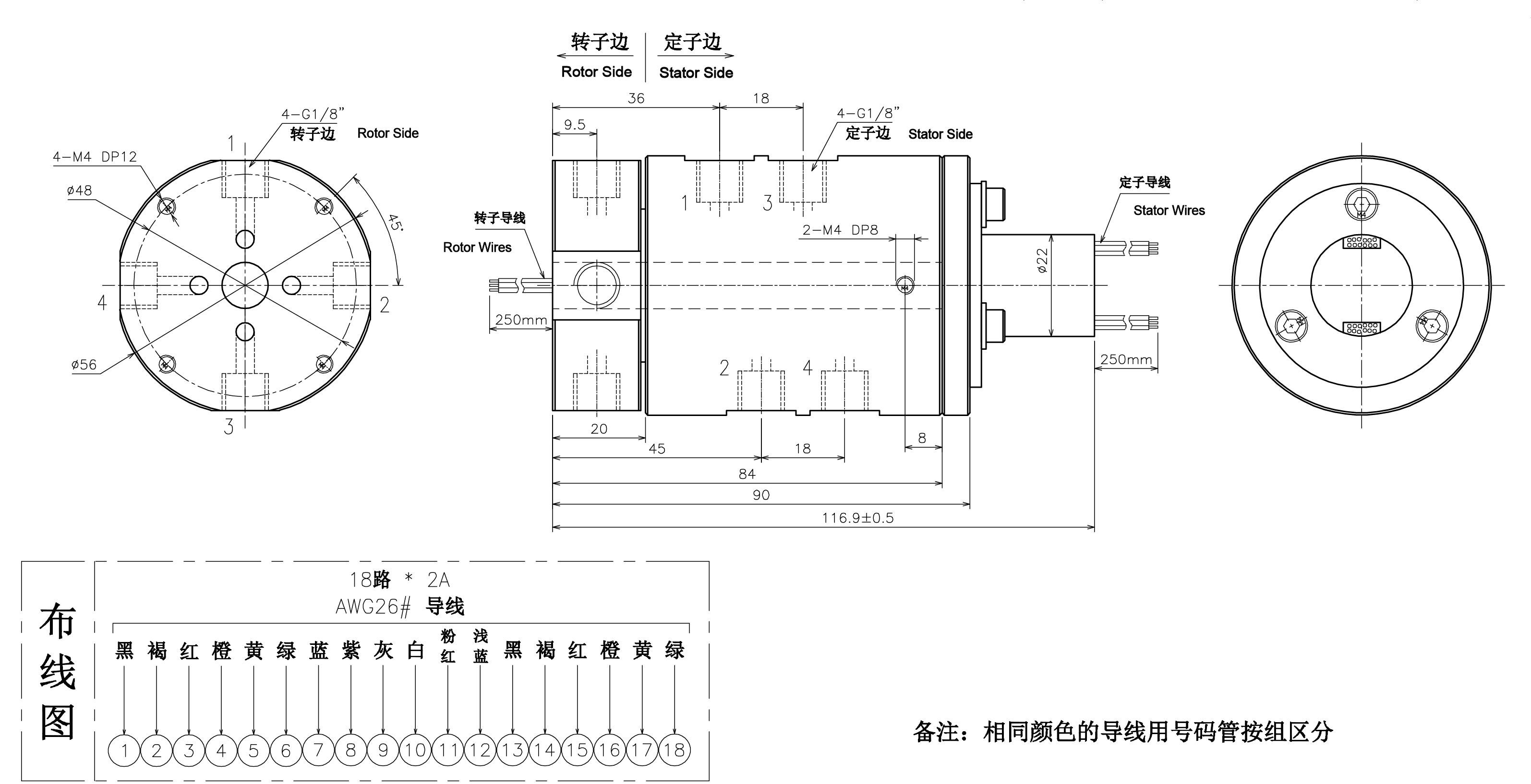

| HK56-0401-P0602 外形圖 |
| HK56-0401-P1202 外形圖 |
| HK56-0401-P1802 外形圖 |

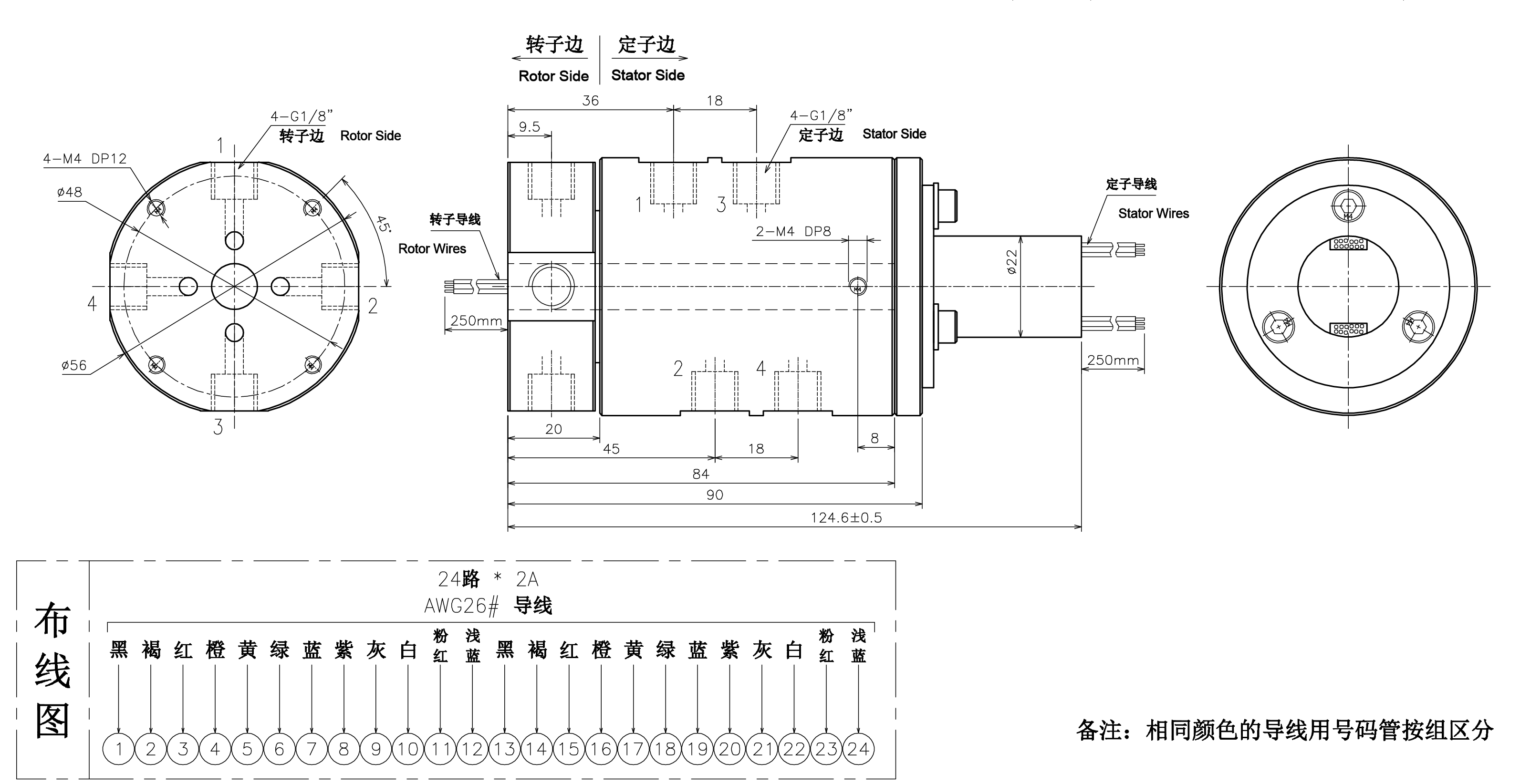

| HK56-0401-P2402 外形圖 |
安裝說明及示意圖：
1、滑環安裝位與設備相匹配，轉子端有必要先接好氣管，確保不可有漏氣/漏液現象；
2、在安裝固定前先調試好轉子的同心度，確?；h(huán)轉動順暢；
3、滑環定子端通過止轉孔旋入止轉桿進行止轉，也可根據客戶需求定制。
可定制選項說明：
1、工作溫度：可根據客戶需求定制。
2、防震級別：MIL-SID-810E。
3、可根據客戶要求定制氣管大小和接口尺寸。
4、通過氣壓范圍可定制 。
5、可集成多路功率動力線、信號線、工業總線、控制線、電磁閥、感應線等。
6、可根據客戶要求定制出入氣口的位置和路數。
7、可根據客戶要求定制工作溫度，超高溫至300℃ 。
8、可根據客戶要求定制高轉速，最高達5000轉。
9、可根據客戶特殊氣體屬性定制氣滑環。
氣電組合滑環——
氣電滑環，是一個物理和電氣連接的360度旋轉裝置。華盛電 氣的G1/8”M5接口的2、4、6、8氣通道+6~24路電路的氣電滑 環標準品， 采用高品質的觸點材料和絕緣材料， 最大限度減少信 號損失和干擾，以確保信號傳輸準確可靠。這種效率對于需要精 確控制、數據準確性或穩定電源連接的應用至關重要。
華盛電氣可提供該系列產品定制服務，以滿足不同場景的應 用需求，可根據連接器類型、電路配置、轉速要求、工作溫度和 安裝選項進行定制，可無縫集成不同的系統和設備中。這種定制 確保了不同工業環境中的兼容性和最佳性能。

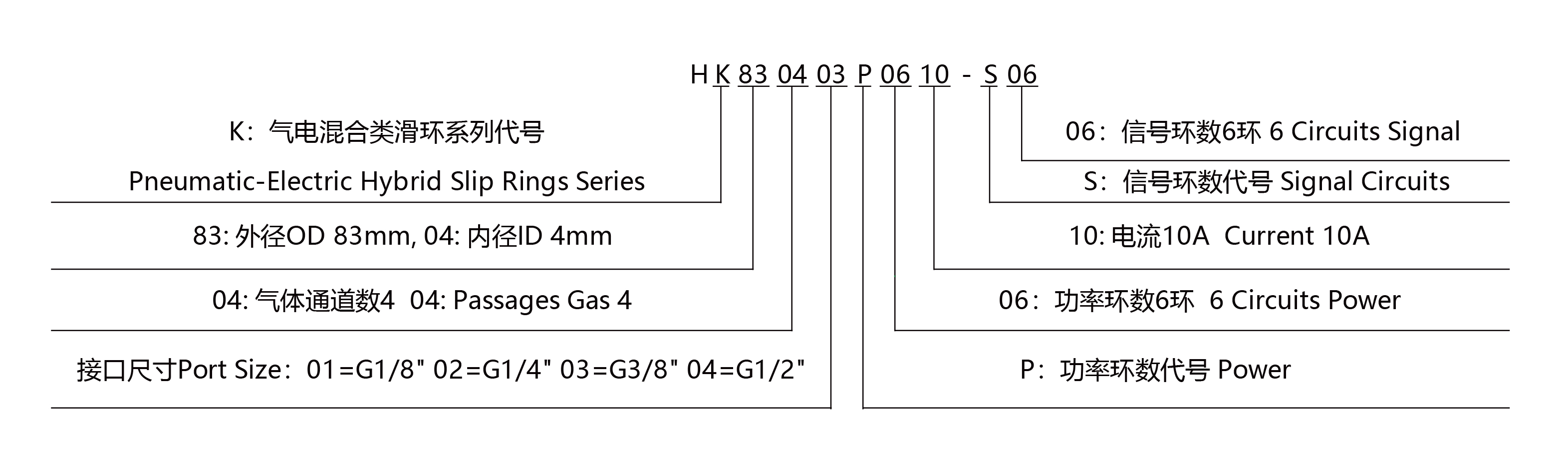

型號訂購說明：
典型應用：
盤式研磨設備、圓盤式上下料設備、焊接機、切割機、工業自動化設備、包裝設備、貼片機設備、機器人 測試設備、鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電 池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備等，需要360°旋轉傳輸氣體的設備裝置。
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
