導電滑環在安防監控高速球型攝像機上的應用案例

高速球機是一種集成度相當高的產品,集成了云臺系統、通訊系統、和攝像機系統,云臺系統是指電機帶動的旋轉部分,通訊系統是指對電機的控制以及對圖象和信號的處理部分,攝像機系統是指采用的一體機機心。
高速球機核心技術問題主要集中在一體化變倍機芯、精密步進電機、高可靠的傳輸滑環三大關鍵部件上。高速球機可360°無限制連續旋轉,旋轉速度可達250~360°/s以上,要求運行速度快、運行平穩、定位精確。

高速球機專用導電滑環應用詳解
高品質的導電滑環是高速球機在水平360°連續旋轉的同時,準確無誤地傳遞視頻信號、控制信號的有力保證。另一方面,高速球機在滑環部分還需要傳輸大量的視頻數據,以及控制信號和其他觸發信號。因此,導電滑環在安防監控高速球型攝像機上應用時,它的穩定性、可靠性、使用壽命與傳輸速率是最重要的。

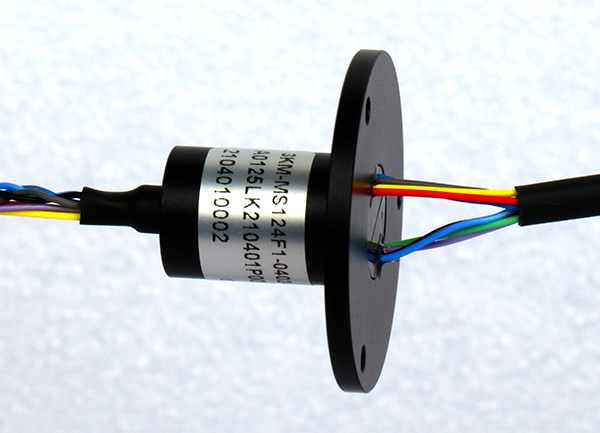

華盛電氣自動化生產的高速球機專用滑環,結構緊湊,免維護模塊化設計,滑環的刷絲與環道采用稀有貴金屬材料,軍工表面處理工藝,業內獨創低磨損耐腐蝕的三級超硬金鍍層處理,杜絕了刷絲摩擦積粉現象,動態電阻變化值<0.005Ω,滿足超大、超高速率的射頻、圖像信號傳輸需求,使用壽命高達3千萬轉,遠超各大品牌高速球機的使用壽命,確保了高水平的信噪比,編碼數據的無丟失,控制信號的精準無誤。

華盛電氣的安防監控專用導電滑環特點
● 適用于各種規格安防監控云臺
● 可同時傳輸數字信號、模擬信號、視頻信號、光電功率
● 適用于1080P、1080I等HD-SDI高清視頻信號傳輸
● 轉速可達1800°/秒以上,完全滿足高速球機轉速要求
● 適配MMCX、SMA、MCX、BNC、SMB接頭及不同的導線規格
