HF01A/HF01B/HF01C
產品特點：
華盛電氣的光纖滑環采用自主研發的專利光學耦合技術，耦合十分便捷：無需光纖準直器光機同軸調節，無需精密工裝夾具，一次組裝完成，效率比同行光纖滑環提升10倍以上，唯一一家能確保直通率高達100%.
● 使用壽命可達2-4億轉
● 獨創性的低耗損光耦合專利技術
● 密封結構，光學部件不受外部環境影響
● 體積小、重量輕、方便與電滑環集成使用
● 無泄密，無電磁干擾，可遠距離傳輸幾十上百公里組網應用
● 傳輸帶寬遠遠大于電連接器，與波分復用器配合使用，更可以成倍提高帶寬
| 技術參數指標 | |||
| 技術指標 | 單模/多模 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通道數 | 1 | 工作壽命 | ≥2億(300rpm) |
| 工作波廠 | 650~1650mm | 連接器抗拉力 | ≥75N |
| 插入損耗 | ≤2.0dB | 外殼材料 | 不銹鋼 |
| 轉動變化 | ≤±30dB | 接頭類型 | 默認：FC/PC |
| 回波損耗 | ≥30dB | 最大轉速 | 2000RPM |
| 最大光功率 | 25dBm | 振動標準 | MIL-STD-167-1A |
| 工作溫度 | -40℃~80℃ | 機械沖擊 | MIL-STD-810G |
| 儲存溫度 | -45℃~85℃ | 防護等級 | IP65 |
| 封裝形式 | 兩端尾纖,默認 3.0mm, 長1.0M | ||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格

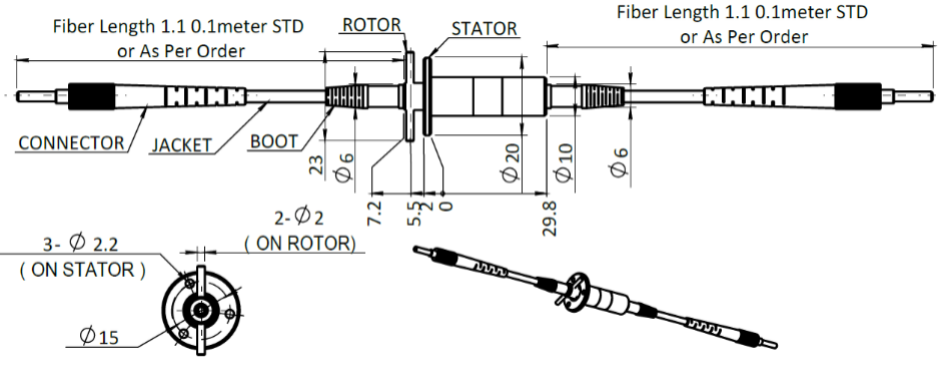

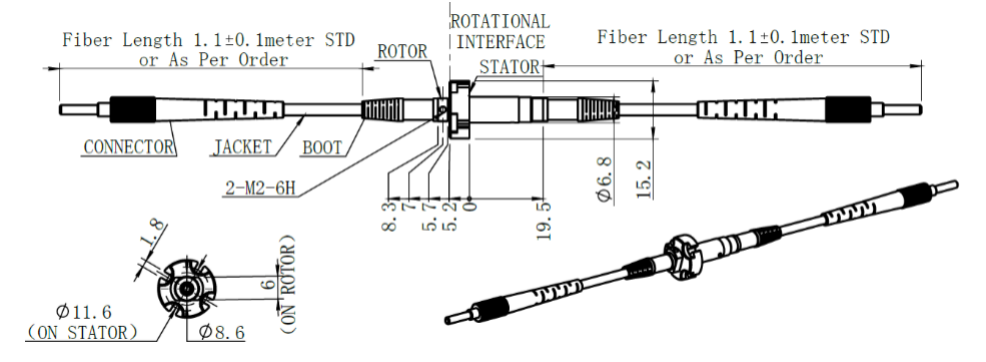

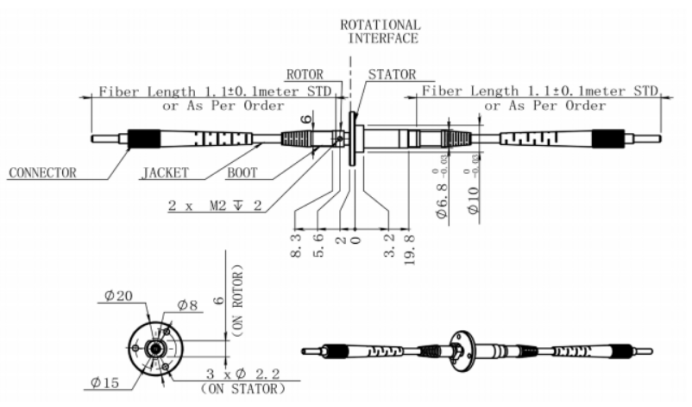

| 標準圖紙 |
備注：如對光纖通路、電滑環通路、接頭類型、波長、出線方式等有特殊要求，請聯系客服人員。
安裝示意圖
可定制的規格范圍：
1、使用壽命：單通道≥2億轉(300RPM); 多通道≥1億轉(300RPM)
2、光纖傳輸類型可選
3、電源與信號的路數、類型可選
4、單模或多模，單路或多路
5、外形可定制，外殼材質及驅動連接器可選
6、光纖接頭可選類型，F(xiàn)C/LC/PC/ST等
7、可做1～50路通道
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
光電滑環——
光電滑環又稱光電組合滑環（即光纖滑環與導電滑環組合），是可360°無限制連續旋轉的，同時傳輸電流、電信數據、光能、光信號的旋轉連接器件，光電滑環尤其適合信號高速、信息容量大、高精準度、遠距離的傳播。光纖滑環全密封設計，光信號采用非接觸式、獨立傳播，不會對電信號造成干擾，也不受電磁干擾，對應用環境適應性強，如低溫、高壓及電磁干擾等環境。
光電滑環的光信號傳輸雖是無接觸、無摩擦傳輸，壽命長達上億轉。但其可靠性的影響因素，更多來自組合的導電滑環旋轉部件，如結構件意外的旋轉摩擦、刷絲環道摩擦產生的粉塵及潤滑油揮發物等，在設計光電滑環結構時，都應事先考慮到。
選型訂購說明
舉例說明
FO100-01-FC-01: FO100表示單路光纖旋轉接頭，第1個01表示光纖類型為9/125um（單模），F(xiàn)C表示接頭類型為 FC接頭，端面形式為PC（平面），第2個01表示波長為1310/1550； FO100-03-LC/APC-02: FO100表示單路光纖旋轉接頭，03表示光纖類型為62.5/125m（多模），LC/APC表示接頭 類型為LC接頭，端面形式為APC（斜面），02表示波長為850/1310。
光纖/光電滑環是目前工業滑環里面技術難度最高的的一個系列產品，主要應用于360度連續旋轉且需要保證電源，光纖信號不能中斷的場合：如高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等；
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
