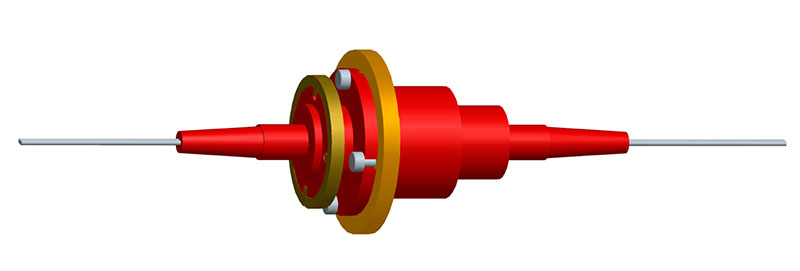

3KM-F001A
單路光纖滑環（3KM-F001A）產品特點
● 使用壽命可達1億轉以上；
● 獨創性的低耗損光耦合專利技術；
● 不需調試，一次組裝完成，效率比同行光纖滑環快10倍以上；
● 唯一一家能確保直通率高達100%；
● 極低的插入損耗和極高的回波損耗；
● 密封結構，光學部件不受外部環境影響；
傳輸信號
● 普通電信號及光信號；
● 光信號傳輸速率可達100Gbit／s以上；
● 通道具有單模、多?；騿味嗄；旌峡蛇x；
下載產品手冊 ↓ 下載3D模型 ↓| 單路光纖滑環（3KM-F001A）參數指標 | |||
|---|---|---|---|
| 光路技術指標 | 機械技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 1路 | 工作轉速 | 0~2000RPM |
| 最大光功率 | 23dBm | 工作溫度 | -40℃~+85℃ |
| 光纖類型 | 單模光纖 | 工作濕度 | ≤70% RH |
| 回波損耗 | ≥45db | 插損 | ≤2db |
| 工作波長 | 1310-1550nm | 插損波動 | ≤0.5db |
| 接頭類型 | FC/SC/ST/LC(PC or APC) | 工作壽命 | 2億轉 |
| 封裝類型 | 兩端尾纖 | IP防護 | IP65 |
| 振動 | MIL-STD-167-1A | 機械沖擊 | MIL-STD-810G |
| 大約重量 | 10g（不含線纜及連接器） | 外形尺寸 | 10*24.35mm |
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 單路光纖滑環（3KM-F001A） | ||
|---|---|---|
| 型號 | 信號或5A | 長度 L（mm) |
| 3KM-F001A-0 | 1 | 24.35 |
| 3KM-F001A-1 | 1 | 24.35 |
| 3KM-F001A-2 | 1 | 24.35 |
| 3KM-F001A-3 | 1 | 24.35 |
| 3KM-F001A-4 | 1 | 24.35 |
| 3KM-F001A-5 | 1 | 24.35 |
| 3KM-F001A-6 | 1 | 24.35 |
| 3KM-F001A-7 | 1 | 24.35 |
| 3KM-F001A-8 | 1 | 24.35 |
| 3KM-F001A-9 | 1 | 24.35 |
注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制

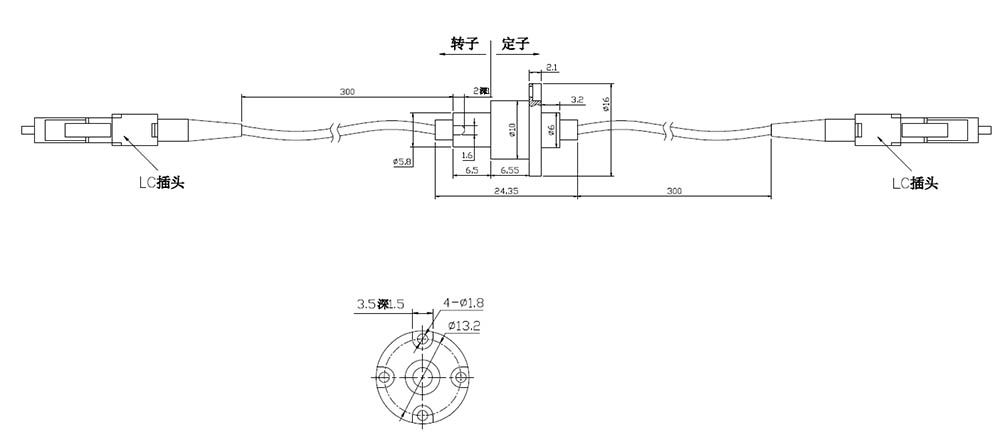

3KM-F001A系列光纖滑環尺寸圖
3KM-F001A系列光纖滑環安裝方式示意圖
光纖滑環應用范圍：
廣泛運用于安防監控、無人機、機器人、智能家居、以太網、旋轉臺、自動化設備、高清視頻信號傳輸、微波通訊、醫療器械、傳感器信號測量、氣象和軍事用途的雷達天線信號傳輸?shù)取?/p>
規格范圍：
可做1～50路通道；
定制選項：
光纖滑環尺寸、信號線長度、光纖接頭類型、光纖類型、光纖長度和光電通道數等。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
3KM-F001A系列光纖滑環定制可選項
光纖滑環——
光纖滑環（又名光滑環）是指可360°無限制連續旋轉的，傳輸光能、光信號的旋轉連接器件，用于實現旋轉和靜止部件間光纖信號的不間斷傳輸，尤其適合信號高速、信息容量大、高精準度、遠距離的傳播。光纖滑環全密封設計，光信號采用非接觸式、獨立傳播，不會對電信號造成干擾，也不受電磁干擾，對應用環境適應性強，如低溫、高壓及電磁干擾等環境。
光纖滑環的光信號傳輸是無接觸、無摩擦傳輸，壽命長達幾億轉，但必須注意滑環轉動部分的機械性能，簡化系統操作，避免旋轉部件對光纖造成損害。
傳統光纖滑環多采用C-LENS或G-LENS準直器：準直器的光軸中心與旋轉軸的幾何中心須高度重合，兩端準直器的光軸中心須高度平行，裝配效果極容易受人的因素影響，且需要大量的工裝配合，生產效率低下，產品良率低下。
三千米連接的光纖滑環采用專利光學結構，耦合十分便捷：不需調試，一次組裝完成，無需精密工裝夾具，效率比同行光纖滑環快10倍以上，唯一一家能確保直通率高達100%。
三千米連接光纖滑環產品型號編碼說明
單路光纖滑環（3KM-F001A）應用案例
● 導電滑環在安防監控高速球型攝像機上的應用案例
● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
