3KM-C205F1-1502
15路帽式導電滑環產品特點：
● 由15路2Ａ電源和信號組成；
● 自動化生產，可靠性、一致性極高；
● 接觸件采用耐磨耐腐的三級超硬金技術處理；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 單路雙觸點刷絲的結構設計，確保了信號傳輸?shù)姆€(wěn)定性；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值<0.005Ω；
● 主要應用于安防監控、工程機械、機器人、機械臂和自動化設備的電源、信號旋轉傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 15路帽式導電滑環參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 15路 | 工作轉速 | 0~350RPM | 10N |
| 工作電壓 | 0~240V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 0~2A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 3,000,000轉@350RPM | 10N |
| 外形尺寸 | 20.5*29.5mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：200mm;轉子：200mm | |||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 3KM-C205F1-1502系列 15路帽式導電滑環 | ||
|---|---|---|
| 型號 | 信號或5A | 長度 L（mm) |
| 3KM-C205F1-1502-0 | 2 | 29.5 |
| 3KM-C205F1-1502-1 | 2 | 29.5 |
| 3KM-C205F1-1502-2 | 2 | 29.5 |
| 3KM-C205F1-1502-3 | 2 | 29.5 |
| 3KM-C205F1-1502-4 | 2 | 29.5 |
| 3KM-C205F1-1502-5 | 2 | 29.5 |
| 3KM-C205F1-1502-6 | 2 | 29.5 |
| 3KM-C205F1-1502-7 | 2 | 29.5 |
| 3KM-C205F1-1502-8 | 2 | 29.5 |
| 3KM-C205F1-1502-9 | 2 | 29.5 |
注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制

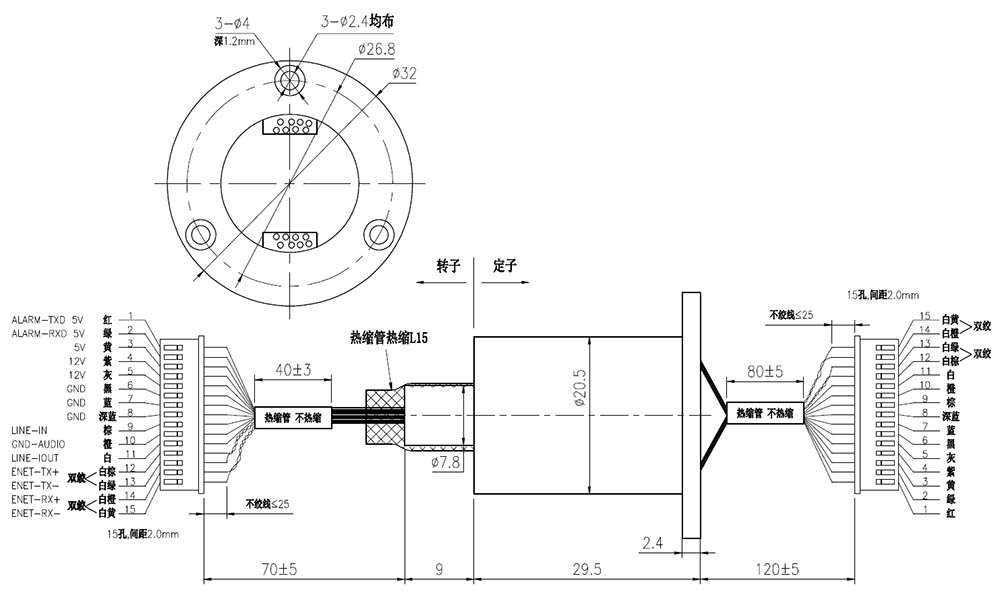

3KM-C205F1-1502系列帽式導電滑環尺寸圖

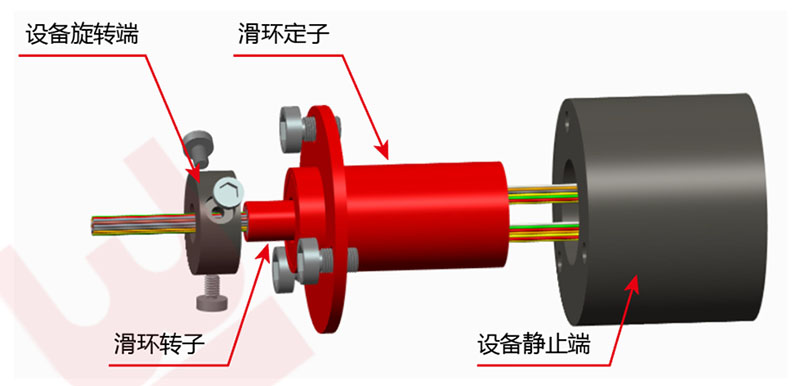

3KM-C205F1-1502系列帽式導電滑環安裝方式示意圖
傳輸信號
中小型系統微弱電流、微弱控制信號，如圖形、視頻、控制、傳感、高清信號、以太網等各種信號。
應用范圍
安防監控、攝影攝像、無人機、機器人、智能家居、測試儀器、旋轉臺及自動化設備等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
3KM-C205F1-1502系列帽式導電滑環定制可選項
帽式導電滑環——
帽式滑環是殼體附有圓形法蘭的滑環的統稱，因外觀像帽子而被稱為帽式滑環，負責為360°旋轉體連通、輸送能源與信號等媒介。帽式導電滑環一般以外觀尺寸大小及安裝方式來劃分的一級種類，再配以所傳輸?shù)拿浇閬碓偌?xì)分為二級分類，如：帽式導電滑環、微型帽式滑環、帽式光電滑環、帽式氣電滑環、帽式高頻滑環等。
三千米連接的帽式導電滑環從結構設計、生產工藝、組裝流程、性能檢測項目與技術等都進行了顛覆性的革新，關鍵節點工藝均實現了自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞；環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。為安防、智能制造、航空、航天、航海、軍工等行業客戶提供優質產品。

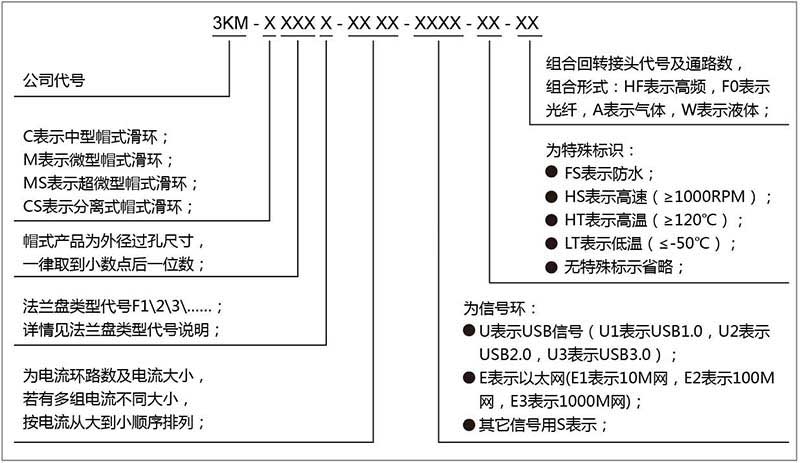

三千米連接帽式導電滑環產品型號編碼說明
15路帽式導電滑環應用案例

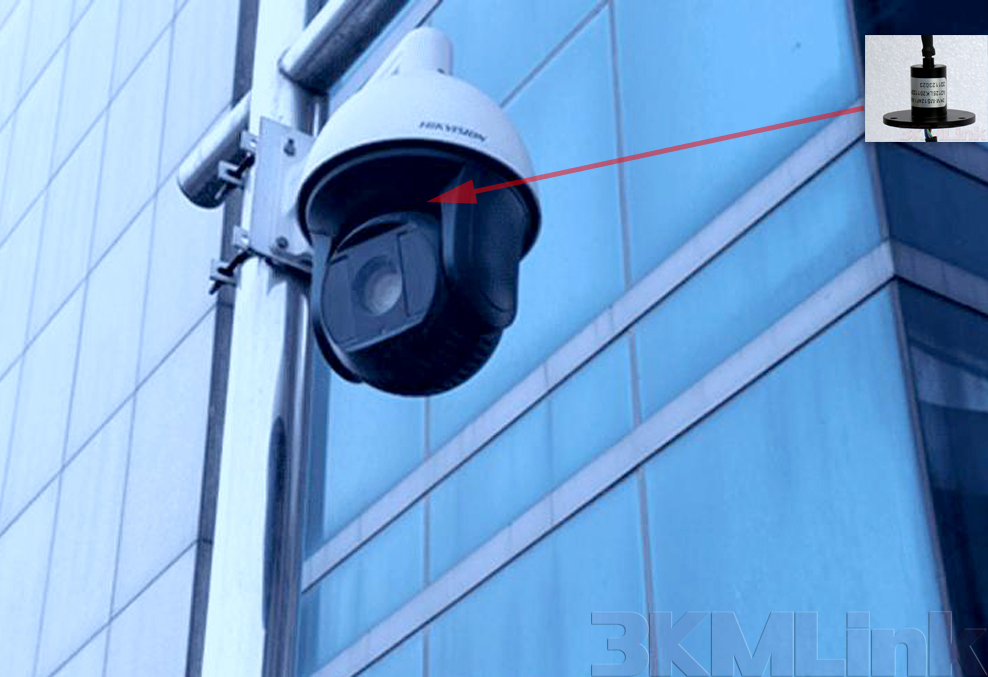

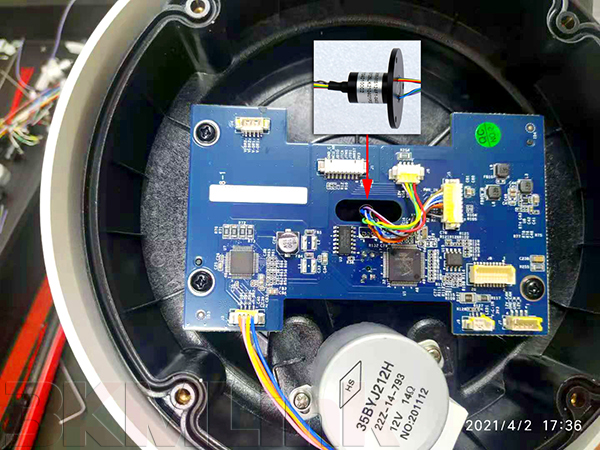

● 導電滑環在安防監控高速球型攝像機上的應用案例

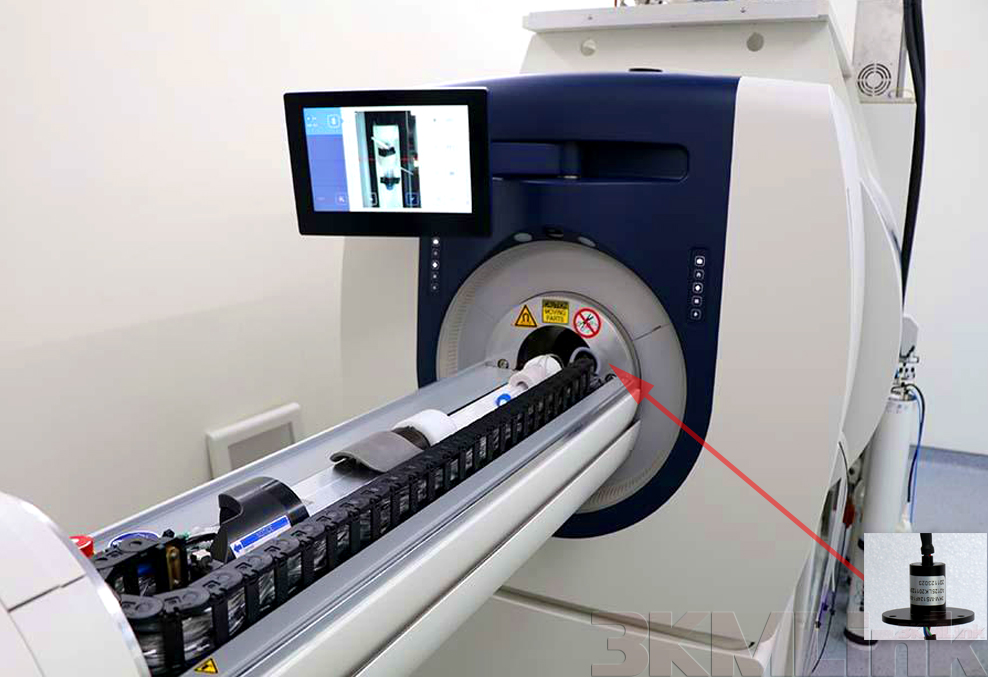

● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
