3KM-MS124F2-0202
2路微型導電滑環MS124F2-2A系列產品特點：
● 自動化生產，可靠性、一致性極高；
● 結構設計緊湊，運轉平滑，體積小，低扭矩；
● 刷絲使用金-金觸點，獨創的低磨損耐腐蝕的三級超硬金鍍層，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.01Ω，尤其適合超微弱信號傳輸；
● 一體化結構，方便安裝，免維護。
傳輸信號
中小型系統微弱電流、微弱控制信號，如圖形、視頻、控制、傳感、高清信號、以太網等多通道功率及信號混合傳輸。
| 2路微型導電滑環MS124F2-2A系列（3KM-MS124F2-0202）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 2路 | 工作轉速 | 0~300RPM | 10N |
| 工作電壓 | 0~240V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 0~2A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 3,000,000轉@300RPM | 10N |
| 外形尺寸 | 12.4*19.5mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：200mm;轉子：200mm | |||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 2路超微型導電滑環MS124F2-2A系列（3KM-MS124F2-0202）選型表 | |||
|---|---|---|---|
| 型號 | 信號或2A | 電壓（V） | 長度 L（mm) |
| 3KM-MS124F2-0202-0 | 2 | 240 | 19.5 |
| 3KM-MS124F2-0202-1 | 2 | 240 | 19.5 |
| 3KM-MS124F2-0202-2 | 2 | 240 | 19.5 |
| 3KM-MS124F2-0202-3 | 2 | 240 | 19.5 |
| 3KM-MS124F2-0202-4 | 2 | 110 | 19.5 |
| 3KM-MS124F2-0202-5 | 2 | 110 | 19.5 |
| 3KM-MS124F2-0202-6 | 2 | 110 | 19.5 |
| 3KM-MS124F2-0202-7 | 2 | 380 | 19.5 |
| 3KM-MS124F2-0202-8 | 2 | 380 | 19.5 |
| 3KM-MS124F2-0202-9 | 2 | 380 | 19.5 |
注：如需每環2A以上大電流，請聯系客服幫助快速選型, 支持定制
2路超微型導電滑環MS124F2-2A系列尺寸示意圖

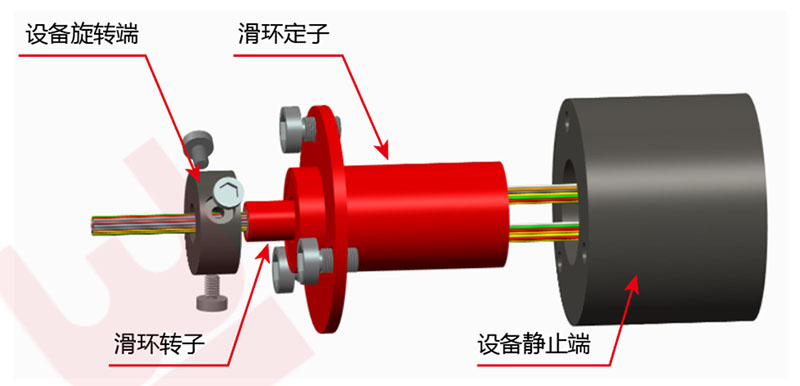

微型帽式導電滑環安裝方式示意圖
超微型導電滑環應用范圍：
無人機、穩拍器、安防監控、光電吊艙、機器人、測試儀器、包裝機械、小型轉臺及自動化設備等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
規格范圍：
微型導電滑環外徑6.5～20mm，定制品最小外徑可達5mm。
定制選項：
可定制：路數、安裝尺寸、外殼材料、防護等級、轉速、導線長度、端子接插件、專用導線、防鹽霧、工作溫度等選項。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
微型導電滑環定制可選項
超微型導電滑環——
微型導電滑環習慣上按外徑尺寸分為微型滑環（≤20mm）、超微型滑環（≤10mm）兩種，不帶法蘭的超微型滑環外觀雖不像帽子，但實際上也是一種外形小巧的帽式導電滑環。主要應用于無人機、穩拍器、安防監控、機器人、測試儀器、小型轉臺及自動化設備上，360°無限旋轉傳輸微弱電流、控制信號、視頻信號、網絡信號等多種信號混合傳輸。由于微型導電滑環的外徑非常小，一般在5mm～20mm范圍內，它所應用的場景空間都很緊湊、狹小。而且，微型導電滑環的扭矩一般都比較低，即使沒有對它固定安裝，也不會影響其正常運作與性能。因此，為了節省空間，微型導電滑環一般不采用帽式法蘭來固定安裝，而是采用側面螺絲、點膠、膠布粘帖等更為簡便的方式進行固定安裝。
超微型導電滑環雖小，但五臟俱全，而且技術難度比常規尺寸導電滑環的更大。它一般都有4～20路環道。技術難點首先是“體積小、傳輸路數多”，在做結構設計時，必須要充分利用通道空間，既要盡可能縮小結構部件的體積、空間，又要確保微型導電滑環的功能滿足應用要求與保持良好的品質性能。其二，如何確保各通道信號在如此密集的空間里，避免信號間的相互干擾。
三千米連接的超微型導電滑環從結構設計時就對多路的不同信號環道進行整體合理布局，將“敏感型”的信號與“干擾型”的信號盡可能隔開，并且對“敏感型”的信號線做必要的屏蔽防護措施，以杜絕產生信號干擾現象。微型導電滑環采用的刷絲截面直徑小至0.07～0.5μm，細如頭發絲，傳統的人工生產、組裝極難確保其一致性，唯有采取縮減角度，加大彈性等方法來補救。然而，此補救方法是以縮短使用壽命的代價來實現的。三千米連接的微型導電滑環采用全自動化生產，不但確保了產品的一致性，而且還確保實現產品最佳設計值的最大精度，從而延長產品的使用壽命。

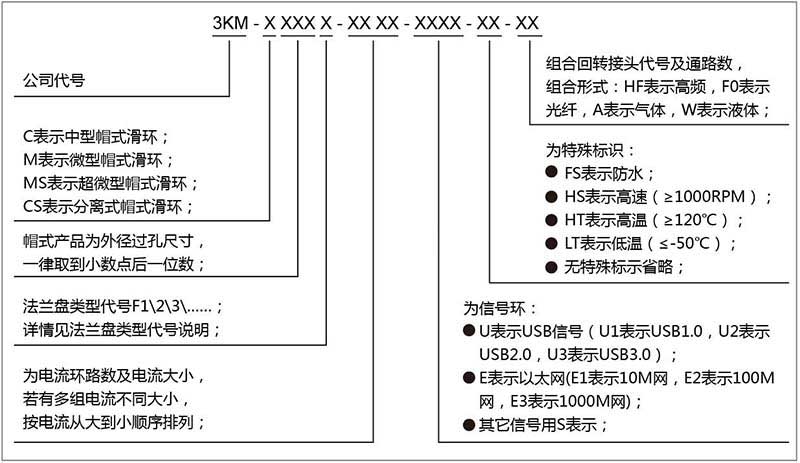

三千米連接微型導電滑環產品型號編碼說明
2路微型導電滑環MS124F2-2A系列（3KM-MS124F2-0202）應用案例

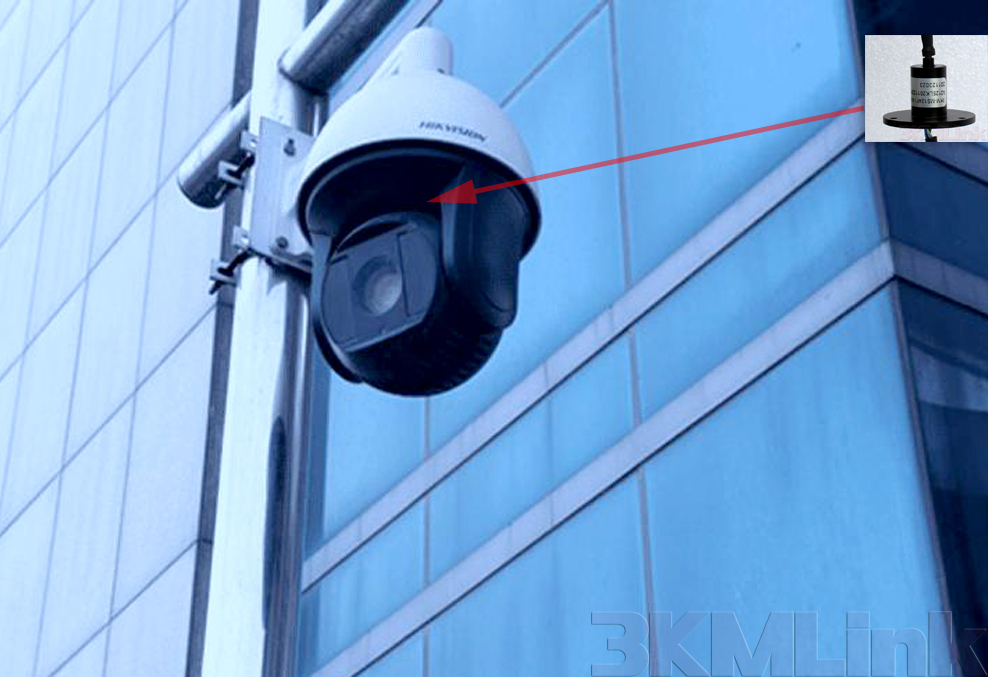

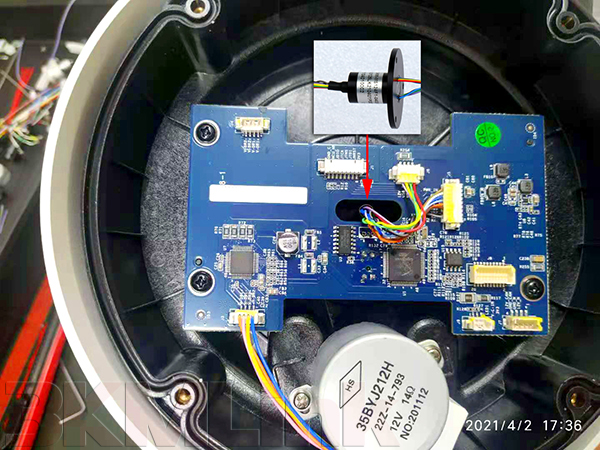

● 導電滑環在安防監控高速球型攝像機上的應用案例

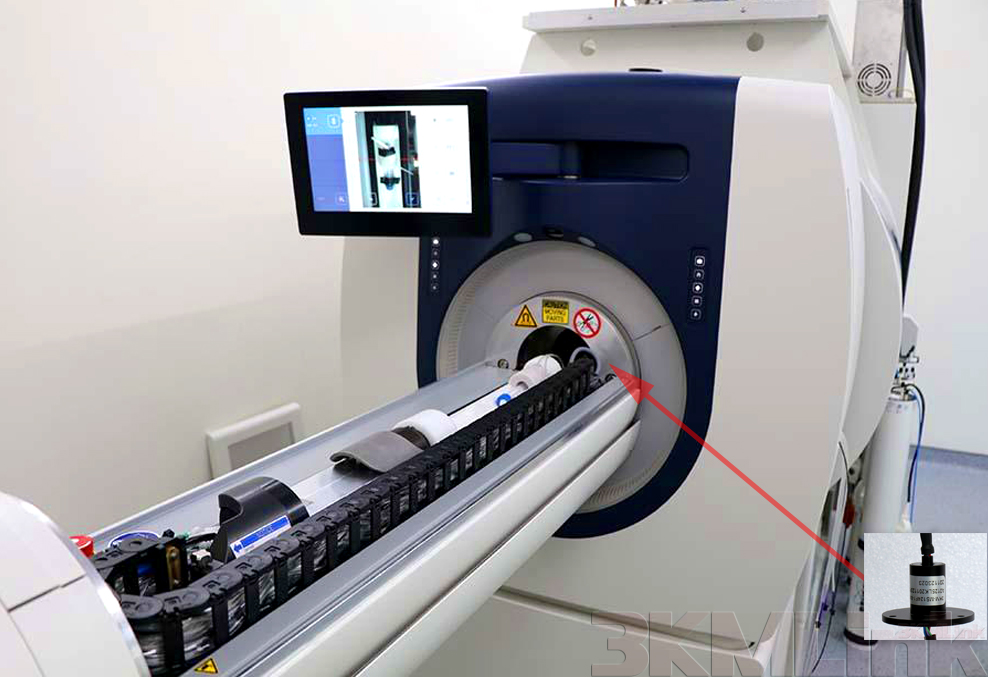

● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
