3KM-HF02-4.5A
4.5GHz雙通道射頻滑環A系列產品特點：
● 雙通道射頻滑環高達4.5GHz工作頻率；
● 同軸電纜與SMA-F(50Ω)母接頭連接；
● 體積小，重量輕，設計緊湊，安裝方便；
● 可以多種類型信號同時傳輸；
● 超低衰減損耗，超小傳輸波動；
● 超長壽命，免維護，無需潤滑；
● 與數據總線協議兼容。
傳輸信號：
傳輸模擬和數字信號，電動力、電信號、氣體、液體等媒介混合傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 4.5GHz雙通道射頻滑環A系列（3KM-HF02-4.5A）技術參數指標 | |||||
|---|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 環境特性 | |||
| 參數 | 數值 | 參數 | 數值 | ||
| 通路數 | 2路 | 工作轉速 | 0~500RPM | 工作溫度（軍工級） | |
| 工作頻率 | 4.5GHz | 工作壽命 | 1000萬轉,可定制 | -40℃~+85℃ | |
| 接口類型 | SMA-F（50Ω） | 最大接口負載 | 軸向±5N,徑向±5N | 工作溫度（軍工級） | |
| 特性阻抗 | 50Ω/75Ω | 轉動力矩最大值 | 0.5N.cm | -55℃~+85℃ | |
| 駐波比 | 1.20 | 接觸材料 | 貴金屬 | 工作濕度： | |
| 插入損耗 | 0.25dB | 殼體材料 | 鋁合金/不銹鋼/黃銅 | ≤95% RH(不允許冷凝) | |
| 最大功率 | 1000W | 表面處理 | 導電氧化/鈍化 | IP防護等級： | |
| 隔離度 | 50dB | 外形尺寸(OD*L) | 31.75*55.8mm | IP50(可定制更高) | |
說明：
1、外形尺寸詳細見“射頻導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 4.5GHz雙通道射頻導電滑環A系列（3KM-HF02-4.5A）選型表 | |||
|---|---|---|---|
| 型號 | 接口類型 | 頻率范圍 | 最大峰值功率 |
| 3KM-HF02-4.5A-0 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-1 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-2 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-3 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-4 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-5 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-6 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-7 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-8 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
| 3KM-HF02-4.5A-9 | SMA-f(50Ω) | DC-4.5GHz | 1000W |
說明：
1、如需其它接口或更大的頻率范圍，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

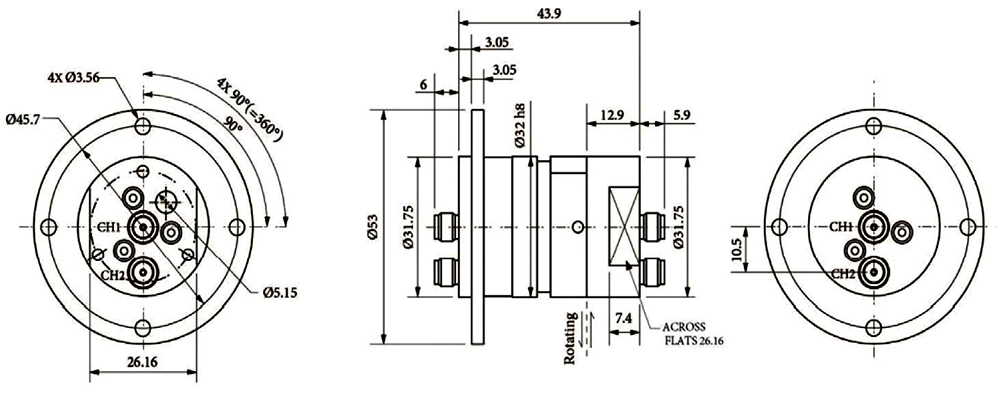

雙通道射頻滑環尺寸示意圖

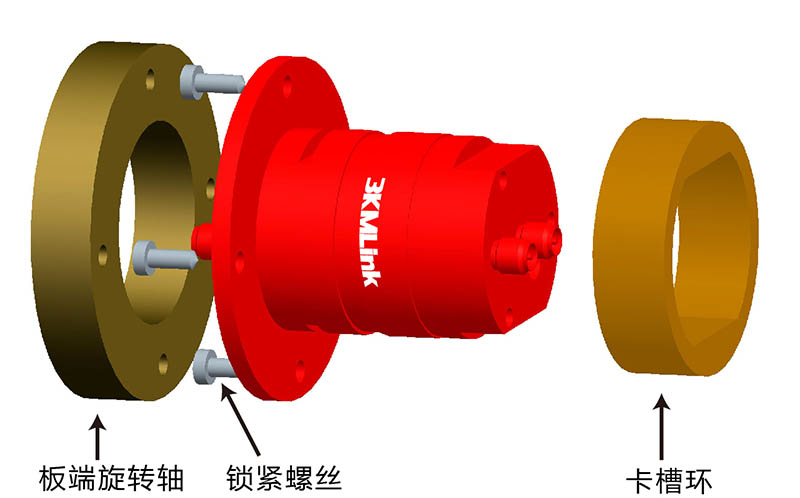

射頻滑環安裝方式示意圖
射頻導電滑環應用范圍：
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。
規格范圍：
● 通道可達6路（特殊定制可更多）；
● 頻率范圍最高可達50GHz；
● 結構緊湊，抗干擾能力強；
● 可以多種類型信號同時傳輸；
● 超低衰減損耗，超小傳輸波動；
● 超長使用壽命，免維護。
| ? 通路數 | ? 轉速 |
| ? 高頻信號頻率范圍 | ? 額定電壓、額定電流 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 工作壽命等級 |
| ? 高低溫環境 | ? 接口類型 |
| ?多種傳輸信號及氣液介質 | ? 表面處理工藝 |
射頻滑環定制可選項
射頻滑環——
射頻滑環又叫高頻滑環，一般按射頻通道劃分為單通道射頻滑環、雙通道射頻滑環、多通道射頻滑環，可以實現在360°旋轉中傳輸高頻信號、射頻信號、微波信號、模擬信號、數字信號等，還可與電信號、控制信號、通訊信號、動力電源、流體介質組合傳輸。高頻滑環傳輸頻率高達500 MHz-50GHz以上，結構緊湊，性能穩定，屏蔽效果好，抗干擾能力強，易于集成到其它設備中。
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。

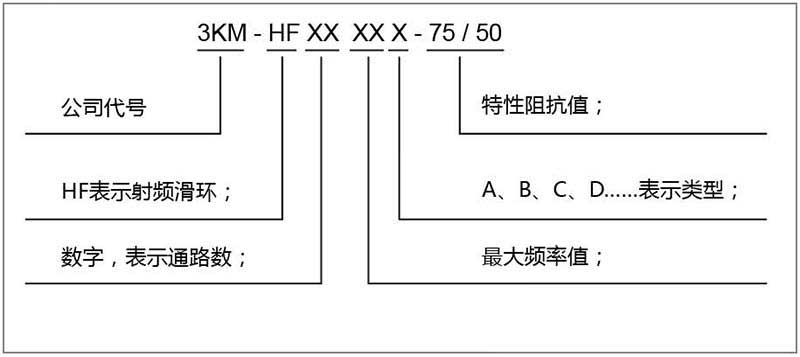

三千米連接射頻滑環（高頻滑環）產品型號編碼說明
4.5GHz雙通道射頻導電滑環A系列的應用案例
● 高頻信號滑環與導電滑環組合的解決方案
● 射頻+電+信號多種傳輸介質的組合導電滑環
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
