8進8出
產品特點：
● 輕力矩氣滑環啟動力矩最低至0.01N.m。
● 轉動力矩比傳統氣滑環的要小5-10倍甚至更多 轉速高達500RPM，使用壽命達2000萬轉以上 。
● 結構設計緊湊，可適應真空負壓-100kPa 抗磨損、耐腐蝕、壽命長，雙重保護，不漏氣 。
● 可集成傳輸電、信號、光、以太網、工業總線。
● M5、G1/8”標準接口，可按需求定制接頭及管徑大小 。
● 密封件磨損更換維修簡易，不用重新購置新品，節省成本 可傳輸壓縮空氣、以及工業用惰性氣體，特殊氣體需另定制。
下載產品手冊 ↓ 下載3D模型 ↓| 技術參數指標 | |||
| 電氣特性 | 機械特性 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通道數 | 8進8出 | 殼體材料 | 貴金屬 |
| 接口尺寸 | M5 | 額定轉速 | 500RPM |
| 最大壓力 | -100Kpa~1Mpa | 工作溫度 | -30℃~70℃ |
| 啟動力矩 | 最低至0.01N.m | 工作壽命 | 2000萬轉以上 |
| 傳輸介質 | 壓縮空氣、惰性氣體等 | ||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| M5接口選型表 | |||
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 |
| HJ0640-02 | 2 | M5 | 4-6mm |
| HJ0640-04 | 4 | M5 | 4-6mm |
| HJ0640-06 | 6 | M5 | 4-6mm |
| HJ0640-08 | 8 | M5 | 4-6mm |
| HJ0640-12 | 12 | M5 | 4-6mm |
| HJ0640-16 | 16 | M5 | 4-6mm |
| HJ0640-24 | 24 | M5 | 4-6mm |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、華盛導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

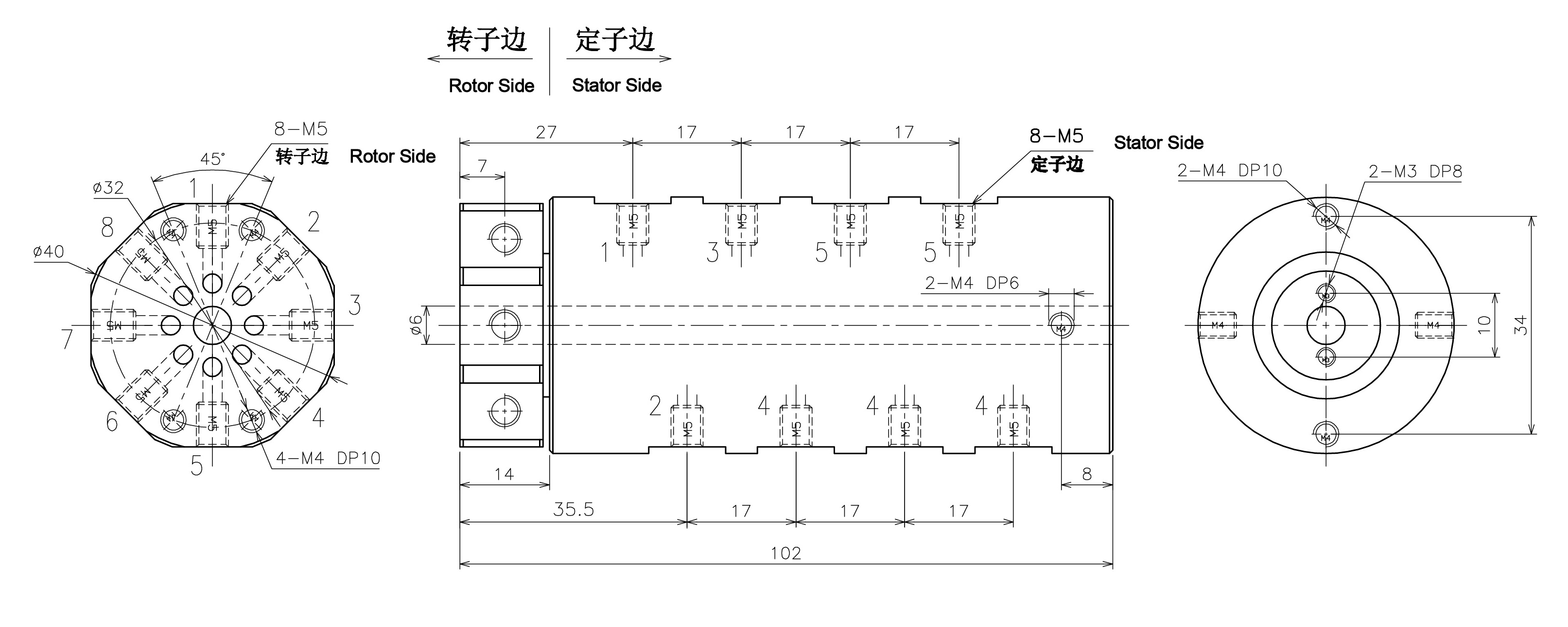

| HJ0640-08 外形圖 |
安裝說明及示意圖：
1、滑環安裝位與設備相匹配，轉子端有必要先接好氣管，確保不可有漏氣/漏液現象；
2、在安裝固定前先調試好轉子的同心度，確?；h(huán)轉動順暢；
3、滑環定子端通過止轉孔旋入止轉桿進行止轉，也可根據客戶需求定制。
可定制選項說明：
1、工作溫度：可根據客戶需求定制。
2、防震級別：MIL-SID-810E。
3、可根據客戶要求定制氣管大小和接口尺寸。
4、通過氣壓范圍可定制 。
5、可集成多路功率動力線、信號線、工業總線、控制線、電磁閥、感應線等。
6、可根據客戶要求定制出入氣口的位置和路數。
7、可根據客戶要求定制工作溫度，超高溫至300℃ 。
8、可根據客戶要求定制高轉速，最高達5000轉。
9、可根據客戶特殊氣體屬性定制氣滑環。
輕力矩氣滑環——
氣滑環可獨立360°旋轉傳輸單路、多路氣體或負 壓真空，傳輸介質包括壓縮空氣和工業用惰性氣體。 氣滑環一般以氣體傳輸通道來劃分型號，華盛電氣的 單個氣滑環產品支持1～24路氣體通道，最大工作壓 力范圍為-1.5kPa～1MPa。 輕力矩氣滑環是華盛電氣在業內首創的新型氣滑 環，啟動力矩低至0.01N.m，轉動力矩比傳統氣滑環 的要小5-10倍甚至更多，杜絕了傳統氣滑環常因力矩 過大而容易損傷客戶設備的隱患。且采用雙重保護設 計，密封性極佳，密封管材、密封圈都采用特殊材質 制成，抗磨損、耐腐蝕、壽命長。
型號訂購說明：
典型應用：
盤式研磨設備、圓盤式上下料設備、焊接機、切割機、工業自動化設備、包裝設備、貼片機設備、機器人 測試設備、鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電 池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備等，需要360°旋轉傳輸氣體的設備裝置。
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
