3KM-T000-0810-36S-2G-01A
47路空心軸氣電滑環3KM-T000-0810-36S-2G-01A系列產品特點：
● 滑環關鍵節點自動化生產，可靠性、一致性極高；
● 結構設計緊湊，運轉平滑，低扭矩；
● 由8路10A、36路信號和1路氣體組成的氣電滑環；
● 氣體連接傳輸密封性極佳；
● 接觸件使用耐磨損耐腐蝕的三級超硬金技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.005Ω，尤其適合超微弱信號傳輸；
● 主要應用于智能工業、工業縫紉機、自動化設備、機械臂、伺服系統等領域。
下載產品手冊 ↓ 下載3D模型 ↓| 47路空心軸氣電滑環3KM-T000-0810-36S-2G-01A系列（3KM-T000-0810-36S-2G-01A）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數： | 47路 | 工作轉速： | 0~350RPM | 10N |
| 工作電壓： | 380V AC | 工作溫度： | -40℃~+85℃（工業級） | 端子之間插拔力： |
| 額定電流： | 10A | 工作濕度： | ≤70% RH | 最大插入力：8N |
| 導線規格： | AWG26鐵氟龍導線 | 觸電材料： | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值： | 環路：≤10mΩ | 防護等級： | IP51 | 端子與插座之間保持力： |
| 絕緣電阻： | 500MΩ@500VDC | 工作壽命： | 3,000,000轉@350RPM | 10N |
| 外形尺寸(ID*OD*L)： | 0*78*178 mm | 氣路技術指標 | ||
| 耐壓強度： | 兩路之間≥500V@50HZ,60S≤5mA | 接頭氣管： | 1/8接頭，6mm氣管 | |
| 導線長度： | 定子：300mm;轉子：300mm | 氣壓： | 1 Mpa | |
| 傳輸介質： | 壓縮空氣 | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 47路空心軸氣電滑環3KM-T000-0810-36S-2G-01A系列（3KM-T000-0810-36S-2G-01A）選型表 | |||
|---|---|---|---|
| 型號 | 信號/10A/其它 | 外徑OD（mm) | 長度 L（mm) |
| 3KM-T000-0810-36S-2G-01A-0 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-1 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-2 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-3 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-4 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-5 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-6 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-7 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-8 | 46+1 | 78 | 178 |
| 3KM-T000-0810-36S-2G-01A-9 | 46+1 | 78 | 178 |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

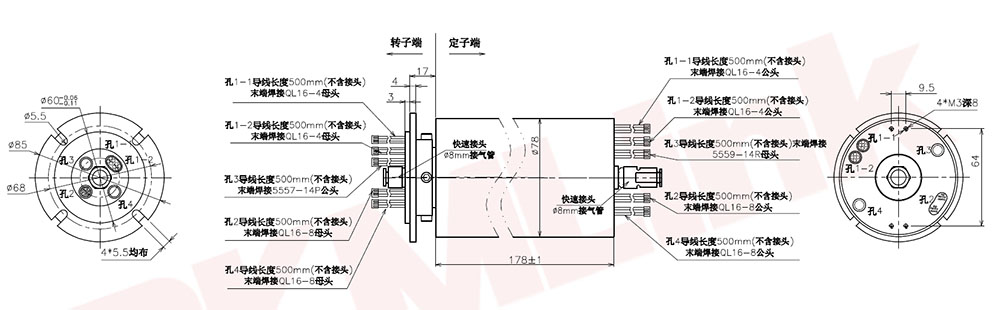

3KM-T000-0810-36S-2G-01A空心軸氣體導電滑環尺寸圖
空心軸導電滑環安裝方式示意圖
傳輸信號：
微弱電流、微弱控制信號、數字信號，如圖形、視頻、控制、傳感、高清信號、以太網等各種信號。
其它傳輸介質：
壓縮氣體
應用范圍：
工業縫紉機、工業機械臂、機械工程、機器人、智能工業、測試儀器、旋轉臺、伺服系統及自動化設備等需要360°旋轉導電及傳輸控制信號、數據信號和氣體的設備裝置。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
3KM-T000-0810-36S-2G-01A空心軸氣體導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。
三千米連接空心軸導電滑環產品型號編碼說明
47路空心軸氣電滑環3KM-T000-0810-36S-2G-01A系列的應用案例

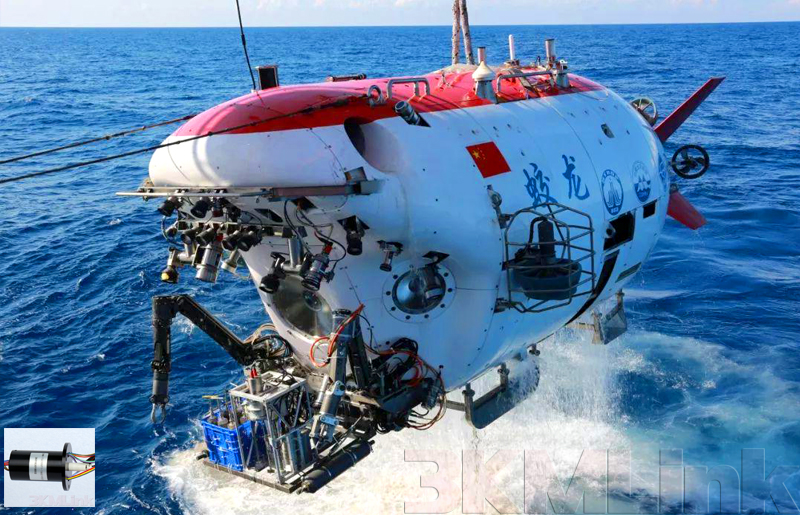

● 光纖滑環與導電滑環組合的解決方案

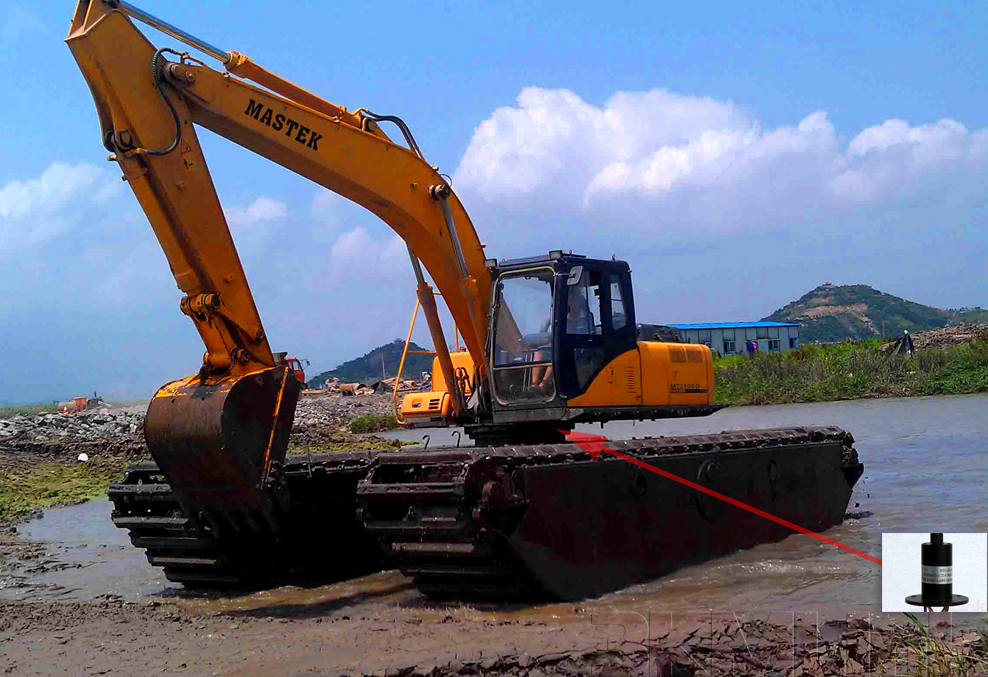

● 導電滑環在挖掘機等重型基建工程機械上的應用案例
