HC124
產品特點：
● 由4路2A電功率或信號和4路百兆以太網信號組成；
● 自動化生產，可靠性、一致性極高；
● 結構設計緊湊，運轉平滑，體積小，低扭矩；
● 獨創的低磨損耐腐蝕的三級超硬金鍍層，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.005Ω，尤其適合超微弱信號傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 500萬轉 | 功率 | 信號 | |
| 額定轉速 | 300RPM | 額定電壓 | 0~60VAC/VDC | 0~60VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥50MΩ/100VDC | ≥50MΩ/100VDC |
| 工作濕度 | 0~85% RH | 導線規格 | 參考選型表格 | 參考選型表格 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度200mm（可根據要求調整） | |
| 殼體材料 | 工程塑料、不銹鋼、特種鋁材 | 絕緣強度 | ≥200VAC@50Hz，60s | |
| 轉動扭矩 | 低至0.01N.m | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP40 | |||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| HC124 系列選型表 | |||||
| 型號 | 長度 | 外徑 | 總路數 | 電流 | 電壓 |
| HC13204-124 | 13.2 | 12.4 | 4 | 2A | 0~60 |
| HC13206-124 | 13.2 | 12.4 | 6 | 2A | 0~60 |
| HC19808-124 | 19.8 | 12.4 | 8 | 2A | 0~60 |
| HC19812-124 | 19.8 | 12.4 | 12 | 2A | 0~60 |
| HC23918-124 | 23.9 | 12.4 | 18 | 2A | 0~60 |
注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制

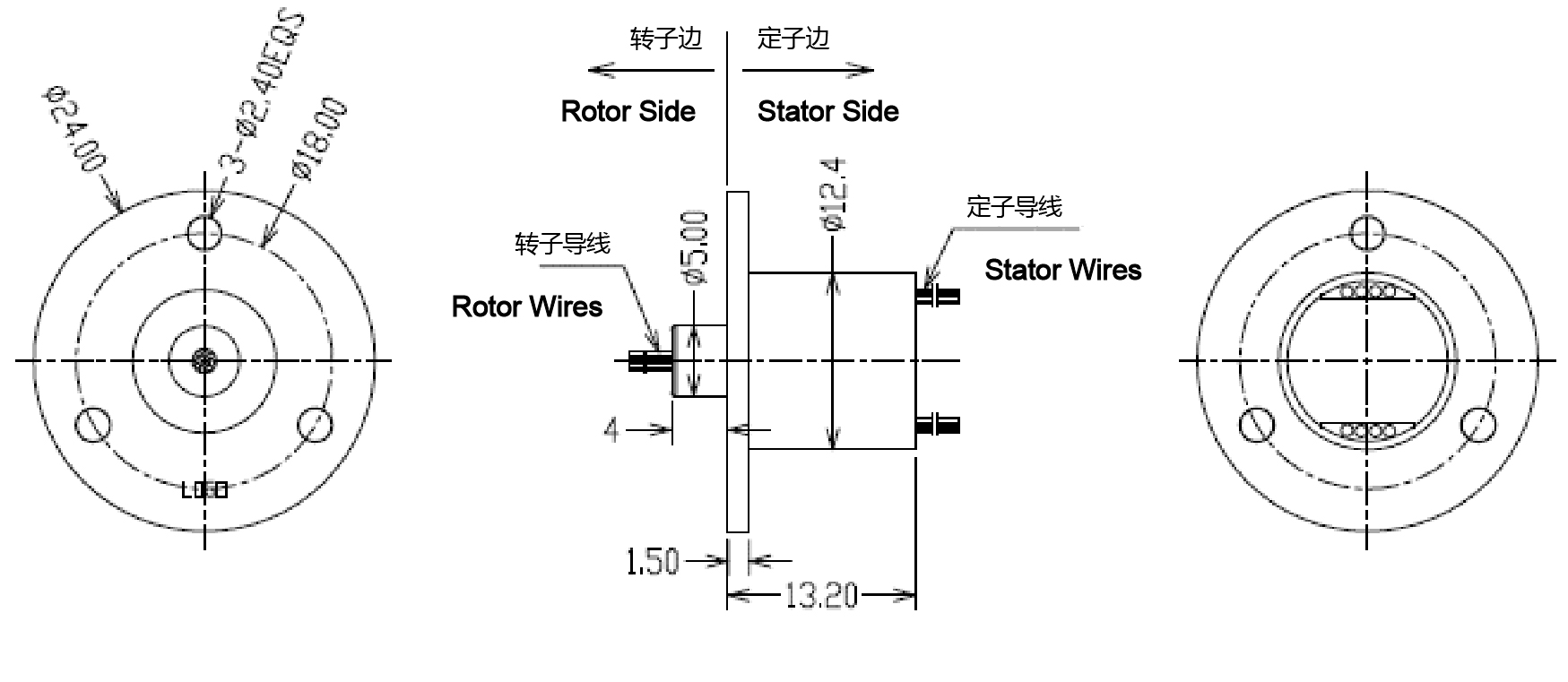

| HC13204、HC13206 外形圖 |

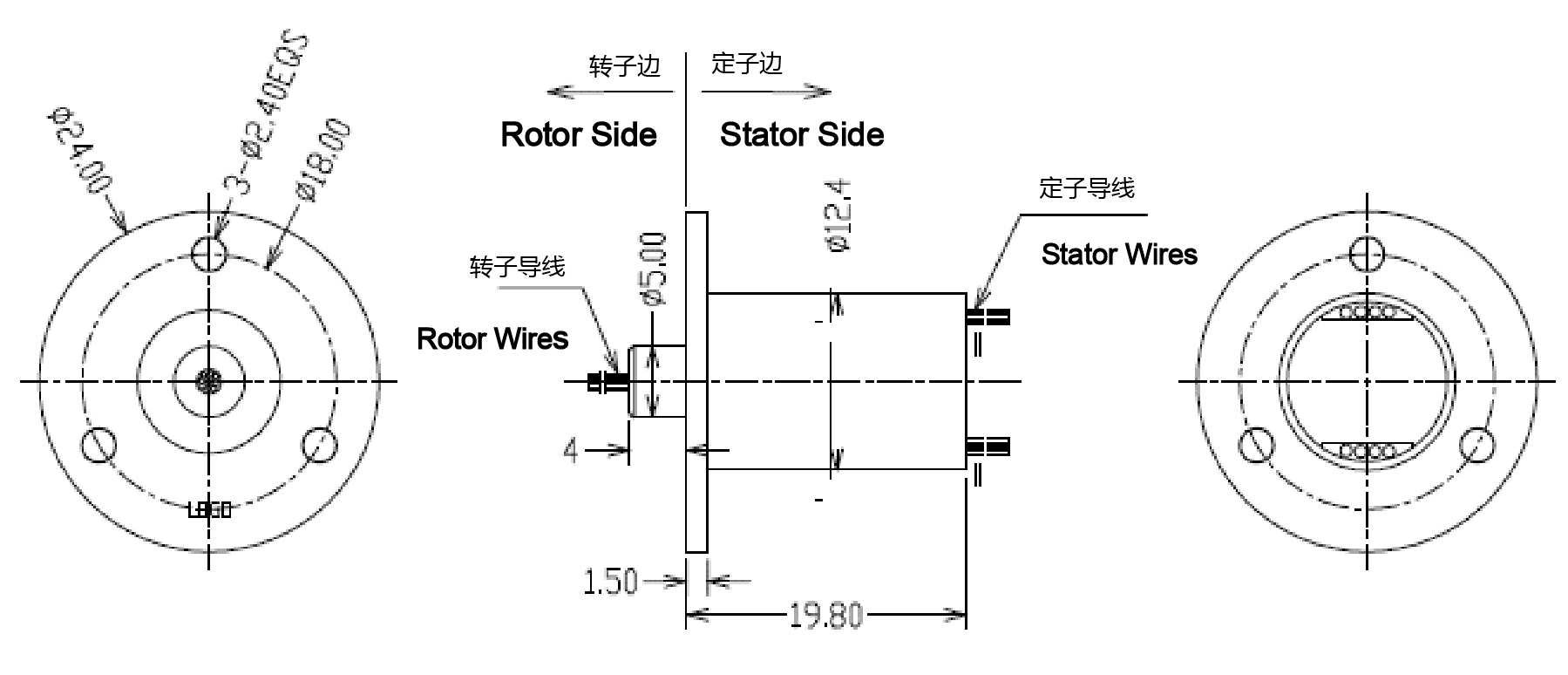

| HC19808、HC19812 外形圖 |

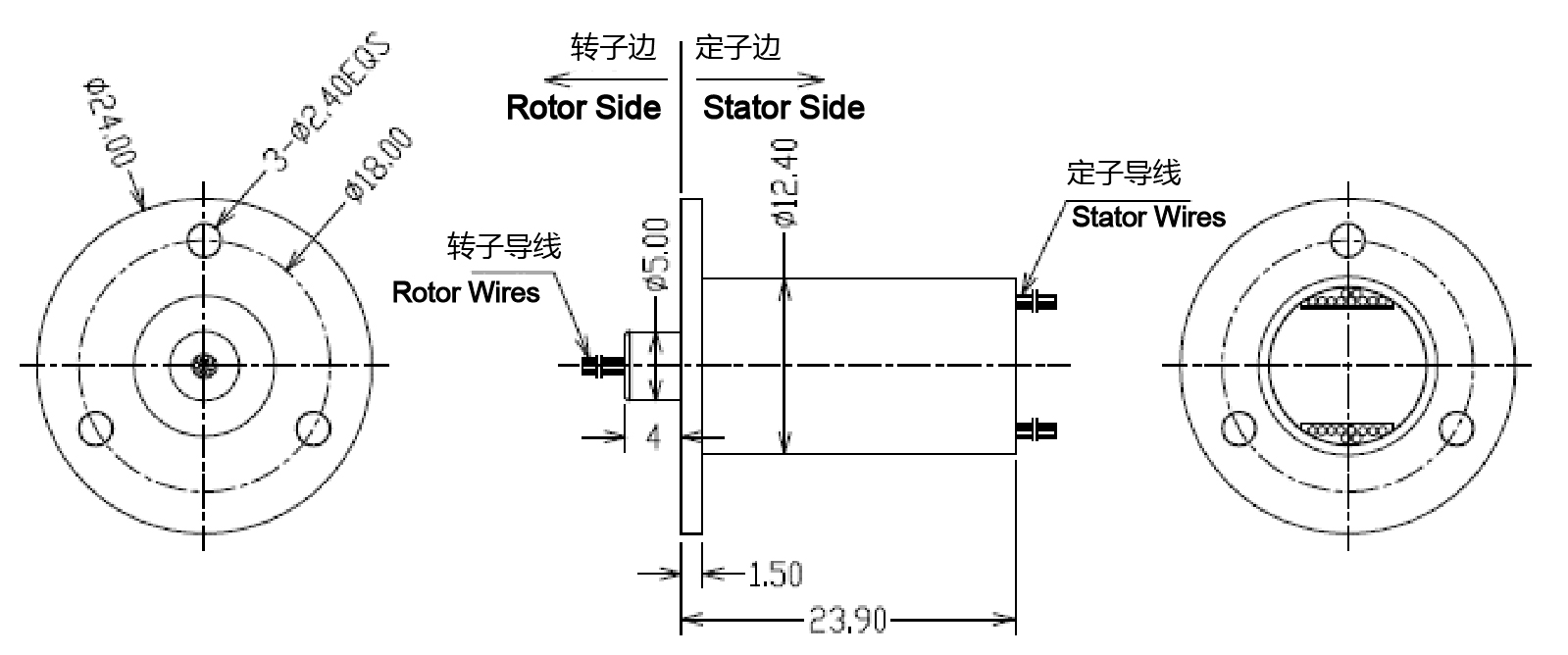

| HC23918 外形圖 |

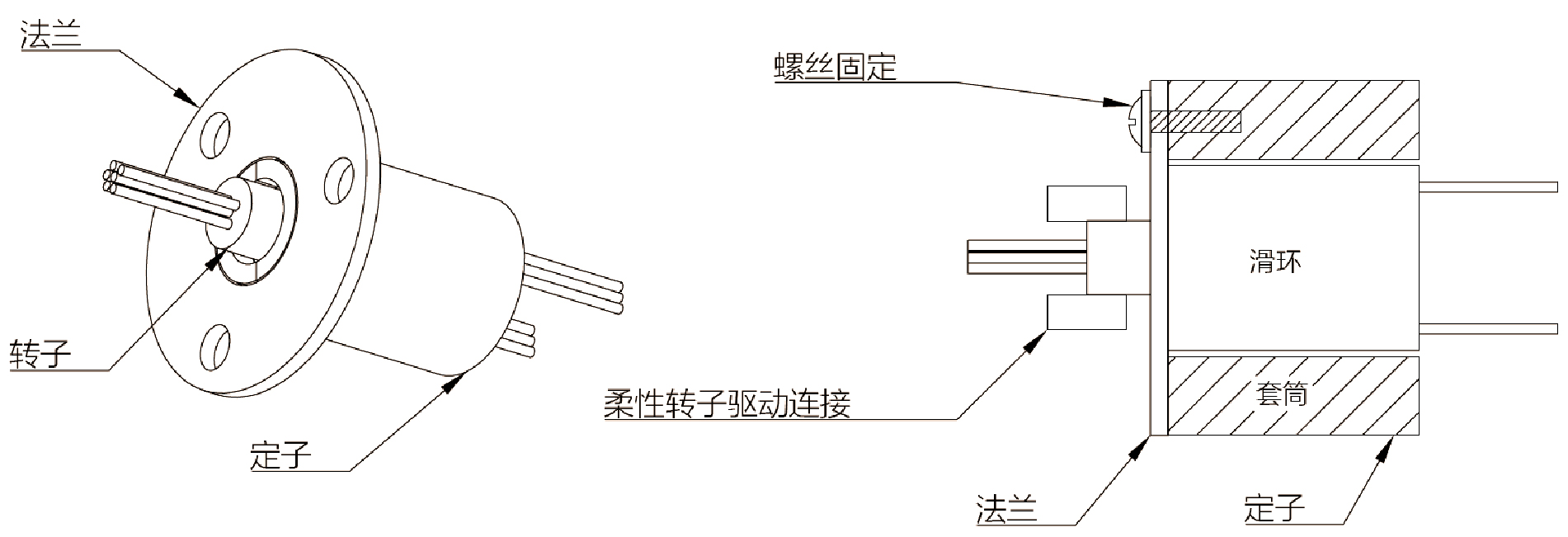

安裝說明及示意圖
1、此系列滑環被設計以法蘭式安裝在定子固定件上。
2、轉子固定件連接必須要保證滑環的同心度驅動，如果客戶要用轉子引線來作為驅動，要自行根據產品的使用情況來進行評估。
3、如下圖所示，帶墊圈的螺絲用來安裝滑環，這些墊圈避免法蘭過緊。
4、滑環不能用來承受其所連接的設備重量，旋轉的設備應鎖死固定以避免把重量加在滑環轉子上。
5、滑環應避免受到灰塵及濕氣的侵?jǐn)_，如在室外使用，請安裝防護罩（特殊非標定制類滑環除外）。
6、保護所有導線表皮在設備旋轉時不會受損傷，排線時應所有線頭都不承重，不能受力及拉扯。
7、剝線頭時注意勿傷到導線表皮。
傳輸信號
中小型系統微弱電流、微弱控制信號，如圖形、視頻、控制、傳感、高清信號、以太網等各種信號。
應用范圍
安防監控、攝影攝像、無人機、機器人、智能家居、測試儀器、旋轉臺及自動化設備等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
MS124F1系列帽式導電滑環定制可選項
帽式導電滑環——
帽式滑環是殼體附有圓形法蘭的滑環的統稱，因外觀像帽子而被稱為帽式滑環，負責為360°旋轉體連通、輸送能源與信號等媒介。帽式導電滑環一般以外觀尺寸大小及安裝方式來劃分的一級種類，再配以所傳輸?shù)拿浇閬?lái)再細分為二級分類，如：帽式導電滑環、微型帽式滑環、帽式光電滑環、帽式氣電滑環、帽式高頻滑環等。
華盛電氣的帽式導電滑環從結構設計、生產工藝、組裝流程、性能檢測項目與技術等都進行了顛覆性的革新，關鍵節點工藝均實現了自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞；環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。為安防、智能制造、航空、航天、航海、軍工等行業客戶提供優質產品。

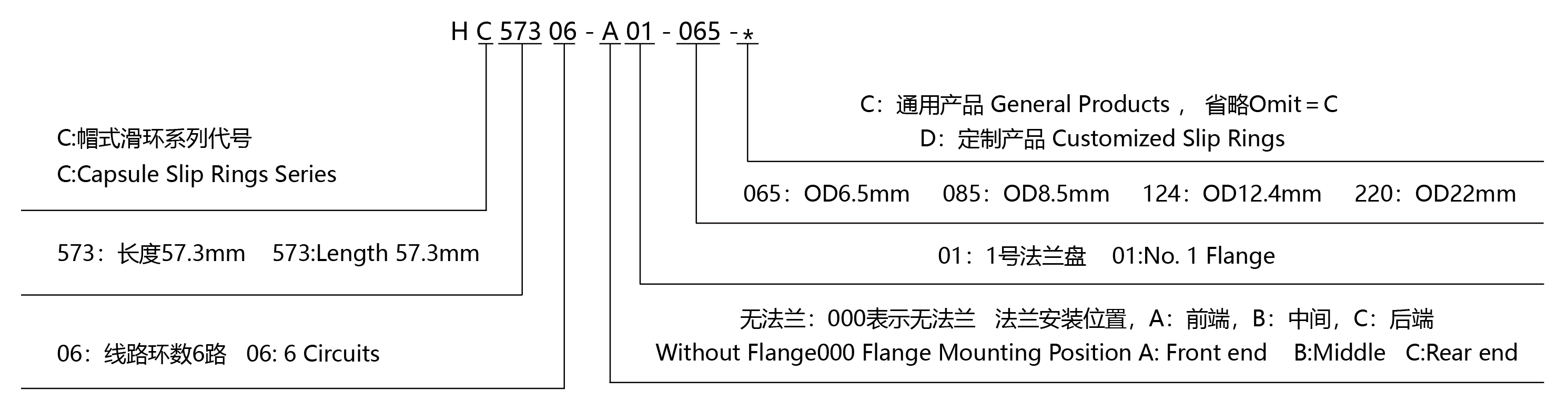

型號訂購說明：
應用案例
● 導電滑環在安防監控高速球型攝像機上的應用案例
● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
